202605 RCS-Lite 挂纱机器人部署 — 类叉车套壳与机械臂透传

2026年8月28日 · 阅读需 11 分钟

挂纱机器人是"托盘叉车底盘 + 车载协作机械臂"的复合形态：底盘负责叉取和搬运装有纱管的容器，机械臂负责在挂纱工位完成抓纱、挂纱动作。RCS-Lite 侧没有这种整机的标准车型，落地方案是套壳 + 透传：底盘按"类叉车"客制车接入，复用标准叉车搬运业务；机械臂动作则通过任务模板中的"客制车透传"步骤下发到车端脚本，由脚本与机械臂进行 ModbusTCP 握手。

本文基于现场配置界面与 hfang_load_unload.py、hufang_arm.py 两个车端脚本，整理一套可复用的部署方案。

整机形态与业务流程

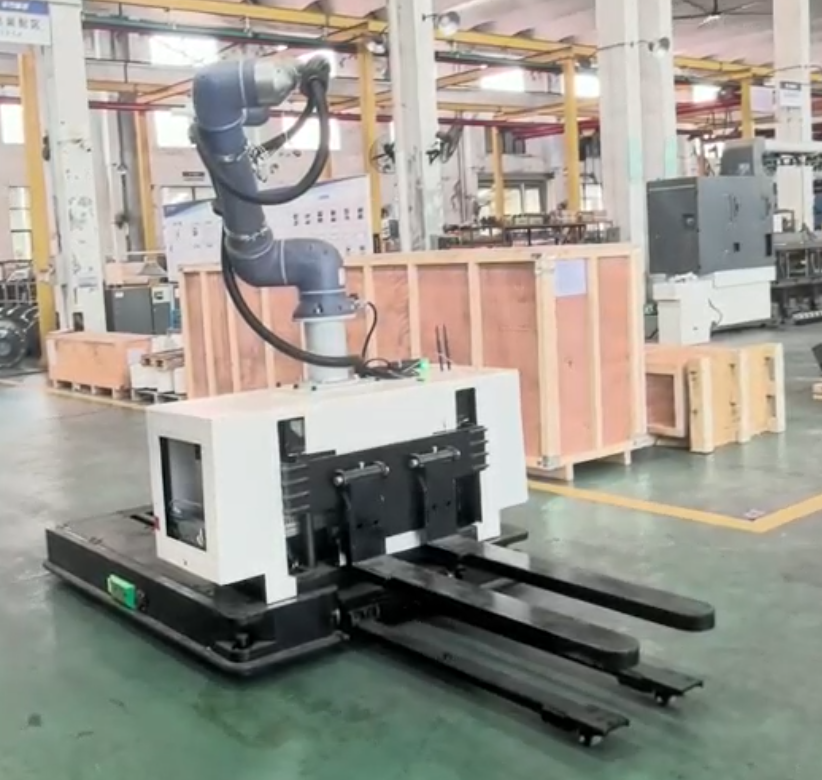

挂纱机器人整机

整机由两部分组成：

类叉车底盘：带门架和叉齿的托盘叉车，负责容器的叉取、搬运和放回。
车载机械臂：安装在车体上方的协作机械臂，负责在工位上执行抓纱/挂纱动作，机械臂控制器通过车内网络（ModbusTCP）与车体通信。

一次完整的挂纱任务流程为：

车辆到储位叉取装有纱管的容器（不放下，载着走）。
载着容器移动到挂纱工位。
透传任务通知机械臂"AGV 已到位"，机械臂开始抓纱作业。
机械臂上报"抓料完成"，握手结束，任务继续。
车辆把容器搬回储位。

对应 RCS-Lite 侧，就是一套"不放容器（叉车）→ 客制车透传 → 搬回容器（叉车）"的任务模板。

总体方案

整条链路可以概括为 4 步：

车端在 MapStudioPro 中配置为客制车"类叉车"，绑定取放货脚本 hfang_load_unload（套壳：叉车的移动、抬/降叉走标准业务，动作由客制脚本执行）。
任务模板中插入"客制车透传"步骤，脚本名称指定 hufang_arm，参数里带上机械臂的 IP、寄存器地址等信息。
车端脚本 hufang_arm 收到透传参数后，作为 ModbusTCP 客户端连接机械臂，完成"到站"双向握手。
机械臂抓纱完成、寄存器清零后，脚本返回任务完成，调度继续走搬回容器流程。

RCS-Lite 侧配置

1. 服务能力集开启参数任务上报

在"运营管理 → 服务管理"中编辑机器人控制服务（RCS），进入"Rcs能力集 → 本地配置"，开启"amr参数设置信任车上报"。

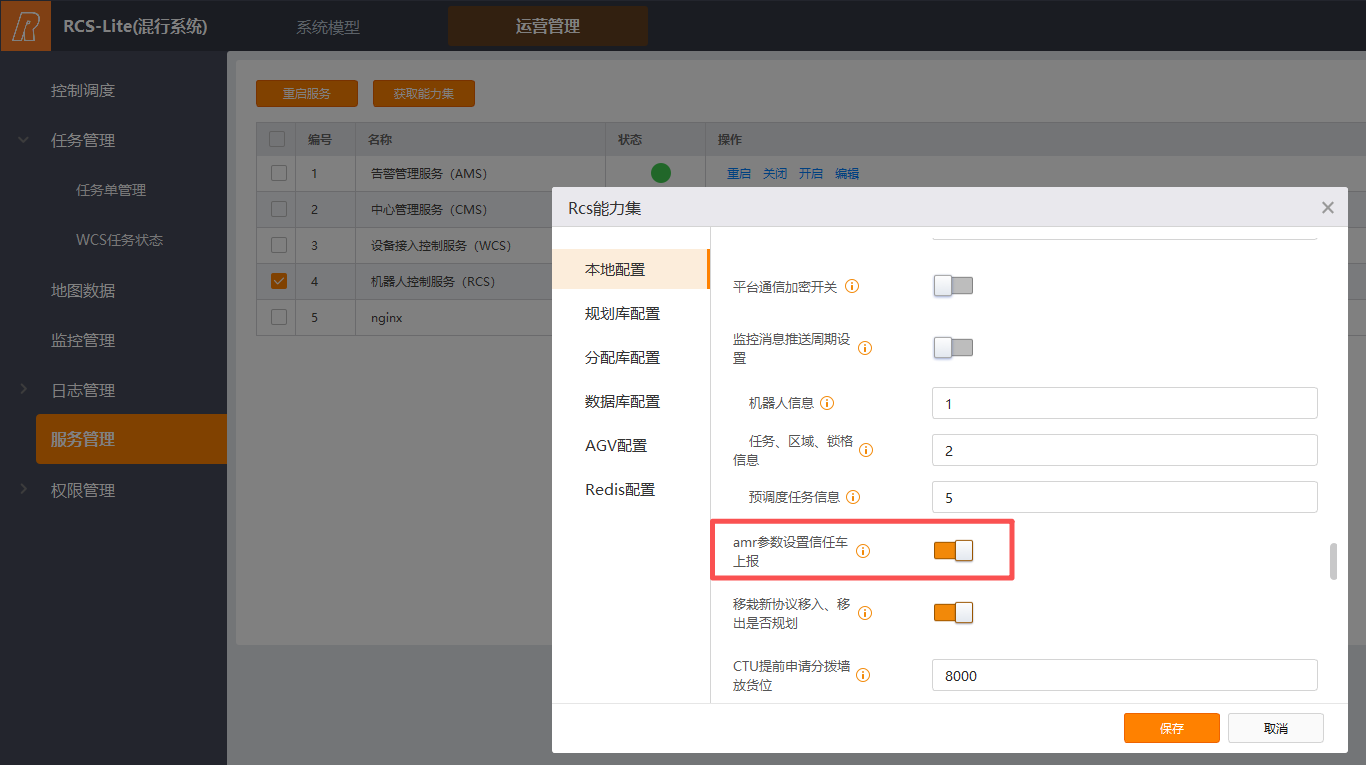

RCS能力集开启参数任务上报

该开关使平台信任小车上报的能力集参数，客制车型项目必须开启。现场联调时，如果车端脚本收不到透传参数，优先检查这里是否已启用。

2. 容器与货架类型开启盲举

本项目任务模板使用的是"不放容器""搬回容器"业务，上层也不下发容器编号，按《RCS-Lite叉取机器人业务部署操作手册V3.0》的要求，这种场景下容器类型、货架类型都需要把"是否盲举"设置为是。

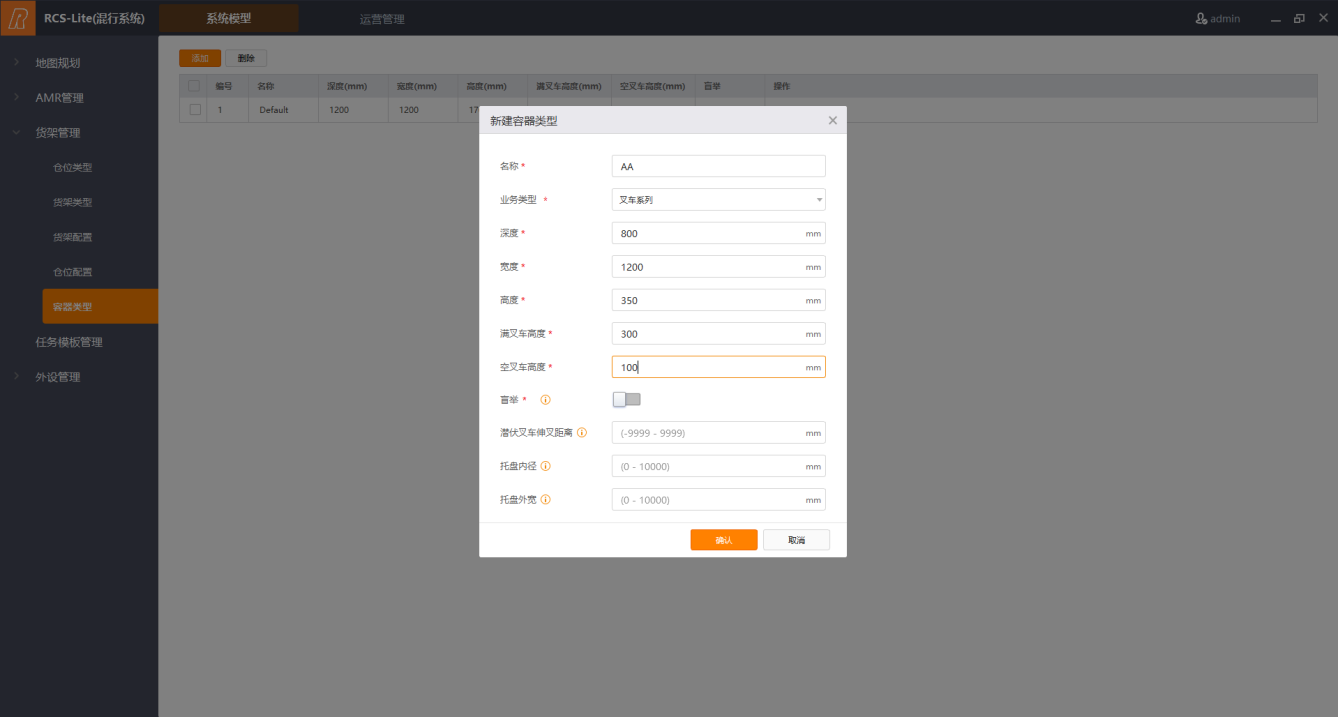

RCS-Lite 容器类型配置（是否盲举）

手册中对盲举的说明：

是否盲举：根据业务需求，若现场有不放货架、搬回货架场景，上层又无法下发容器编号的，选择是，其他情况选中否。

容器尺寸配置时还要注意两点：

叉取机器人叉取货物时，叉齿平行边为容器深（例如托盘长 1200mm、宽 800mm，则深填 800、宽填 1200）。
空叉高度设置为空叉行走高度，满叉高度设置为满叉行走高度，且满叉高度需大于激光安装高度。

3. 任务模板：搬运加机械臂

新建任务模板"搬运加机械臂"，流程编排如下：

顺序	任务组/子任务	内部步骤
1	不放容器（叉车）	移动 → 抬/降叉 → 移动
2	客制车透传	触发车端脚本 `hufang_arm`
3	搬回容器（叉车）	移动 → 抬/降叉

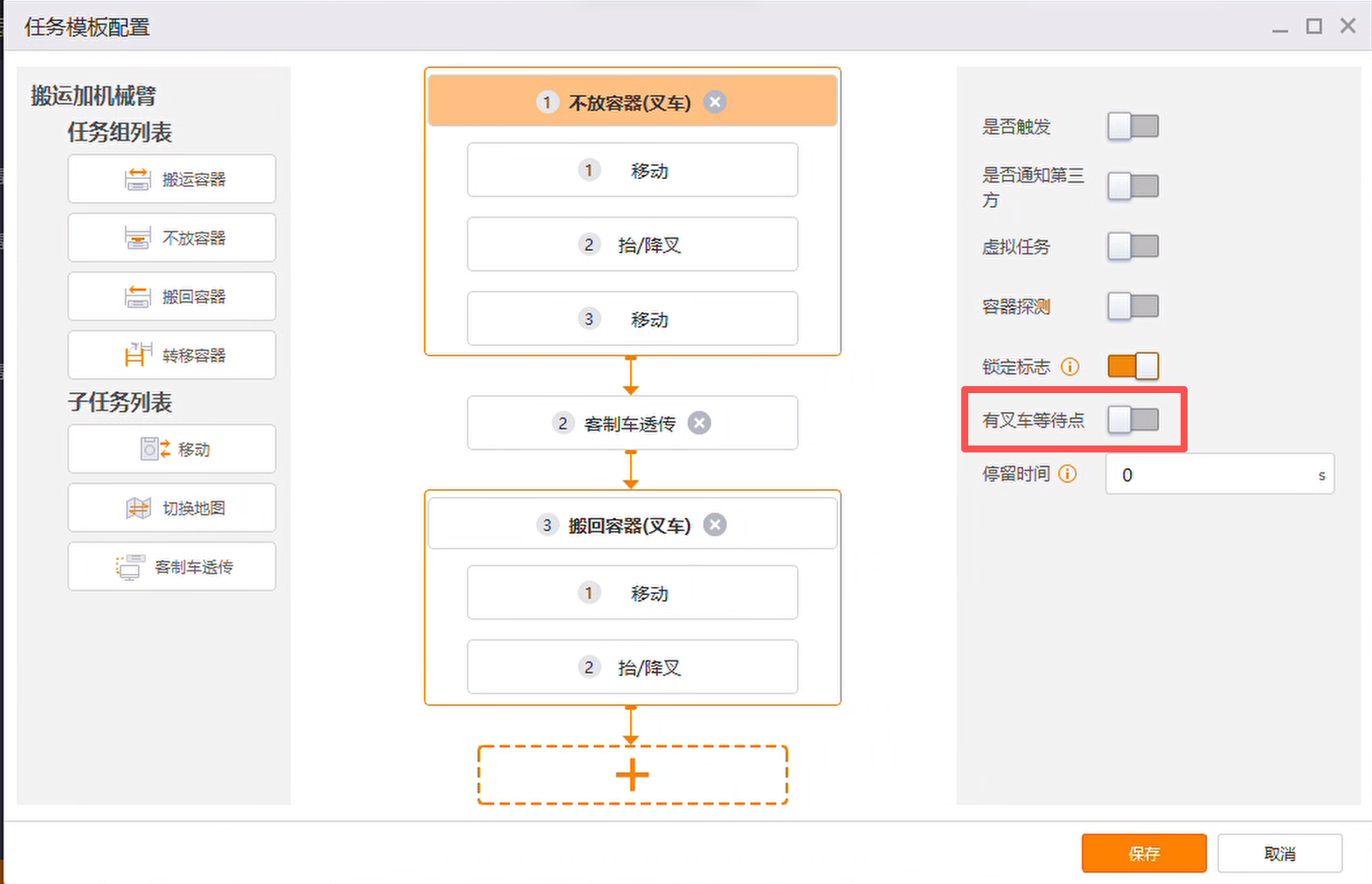

搬运加机械臂任务模板（有叉车等待点关闭）

模板开关项的要点：

锁定标志：开启，保证任务执行期间资源锁定。
是否记货架：搬回容器任务组开启，盲举场景下车辆需要自己记住容器/货架位置，搬回时才能放回原储位。
有叉车等待点：关闭。关闭后的实际执行流程是：车辆先移动到叉车等待点，在等待点把叉齿调整到取货高度，然后再进入储位取货。调叉动作发生在等待点而不是储位内，进出储位更干脆，也避免在储位里长时间调叉。

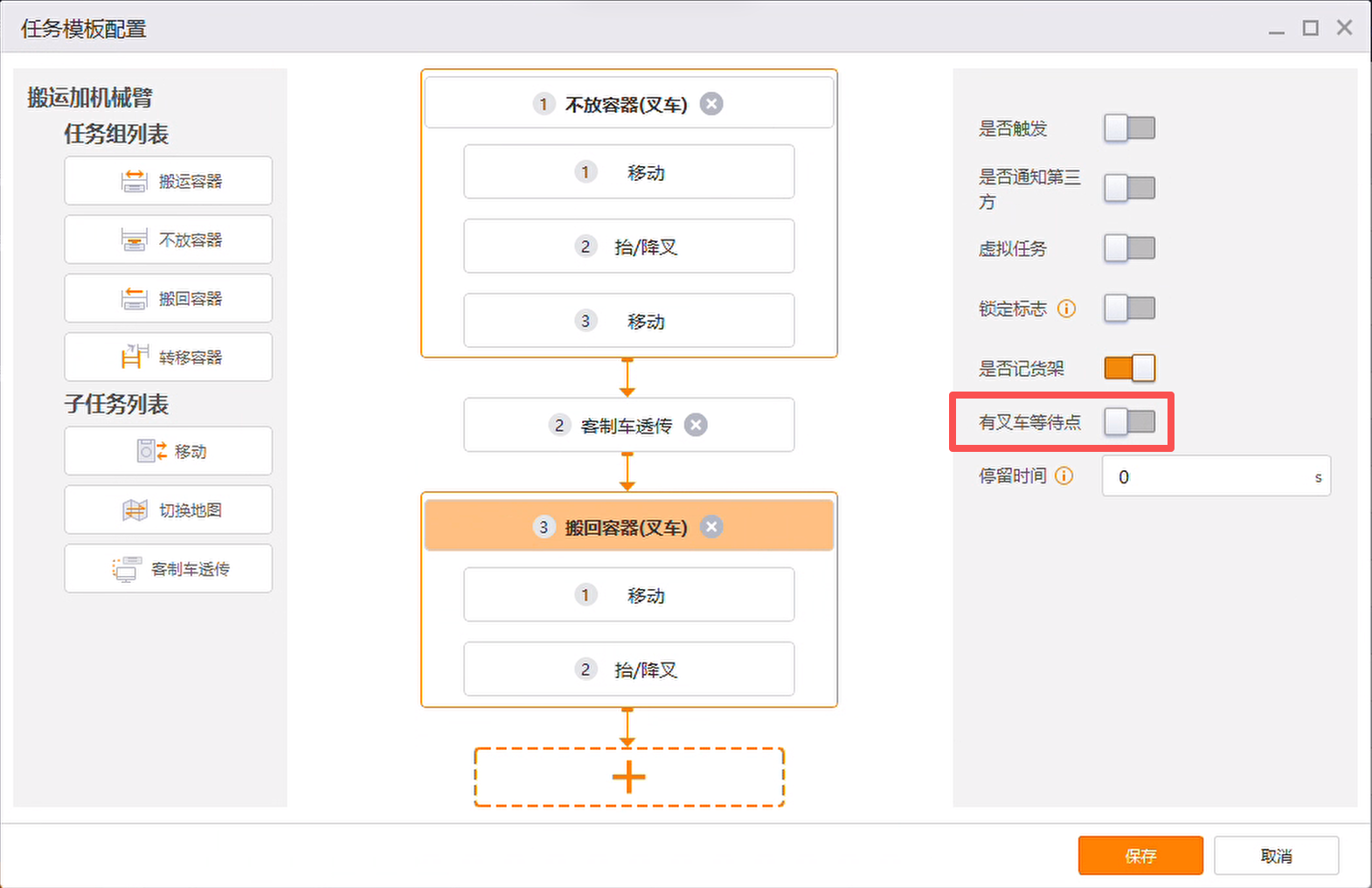

搬回容器任务组（是否记货架开启）

4. 客制车透传步骤配置

选中流程中的"客制车透传"步骤，右侧配置：

透传类型：普通透传
脚本名称：hufang_arm
参数配置：机械臂通信参数，JSON 格式如下

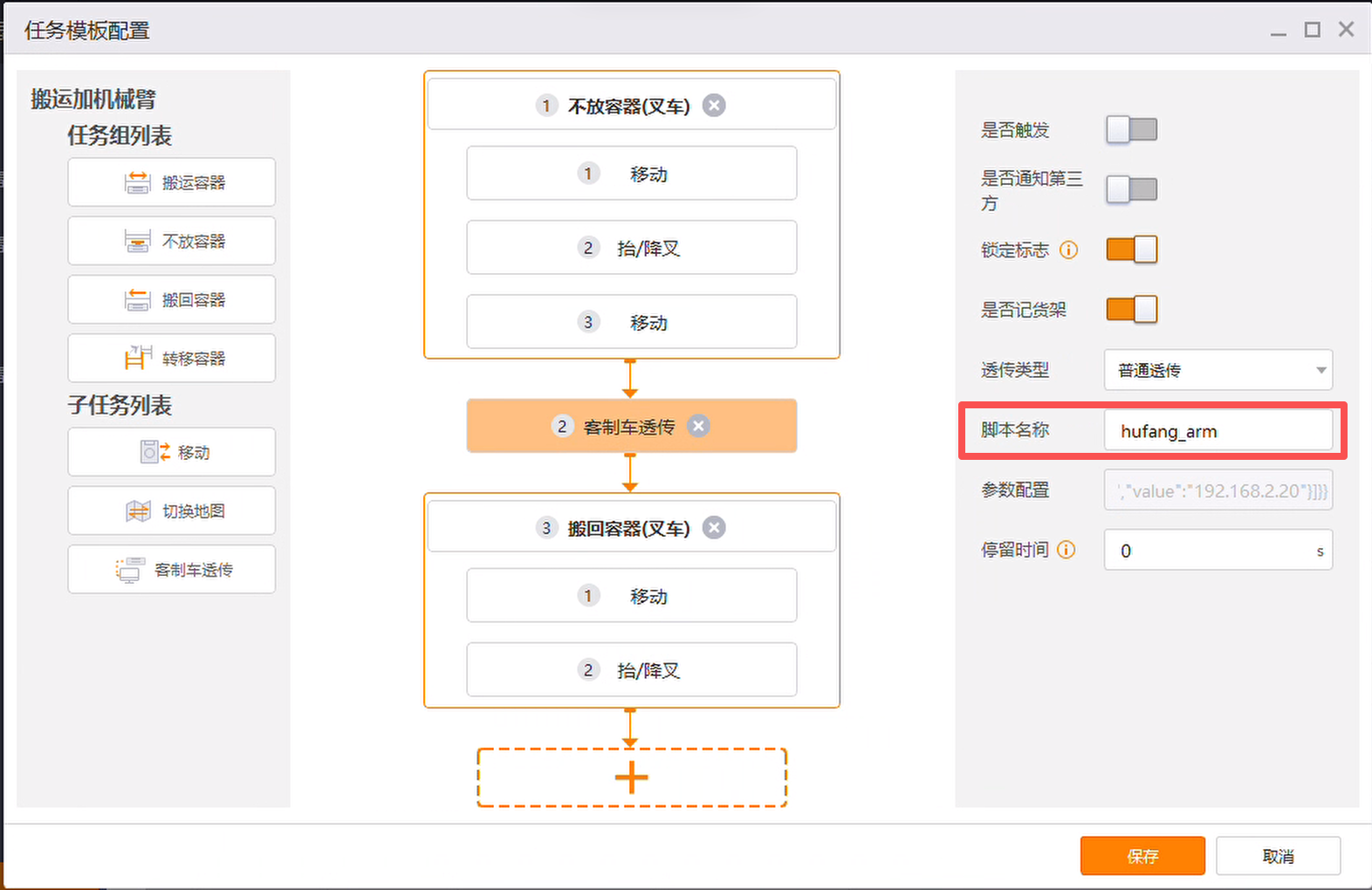

客制车透传步骤绑定 hufang_arm 脚本

{
    "name": "hufang_arm",
    "params": {
        "info": [
            { "key": "timeout", "value": 0 },
            { "key": "robot_reg", "value": 12574 },
            { "key": "agv_reg", "value": 12572 },
            { "key": "task_type", "value": "arrive" },
            { "key": "unit_id", "value": 1 },
            { "key": "device_port", "value": 502 },
            { "key": "device_ip", "value": "192.168.2.20" }
        ]
    }
}

各参数含义：

参数	示例值	说明
`device_ip`	`192.168.2.20`	机械臂控制器 IP（车内网络）
`device_port`	`502`	ModbusTCP 端口
`unit_id`	`1`	从站地址
`task_type`	`arrive`	任务类型：`arrive`（到站）/ `cancel`（取消）
`agv_reg`	`12572`	AGV 写入寄存器地址
`robot_reg`	`12574`	机械臂写入寄存器地址
`timeout`	`0`	握手等待超时（秒），`0` 表示无限等待

参数通过透传任务原样到达车端脚本，脚本内不写死任何 IP 和寄存器地址，后续换臂、换寄存器只需要改模板参数。

车端配置（MapStudioPro）

在 MapStudioPro 的"基础配置 → 客制车参数"（专家模式）中完成车型与脚本绑定：

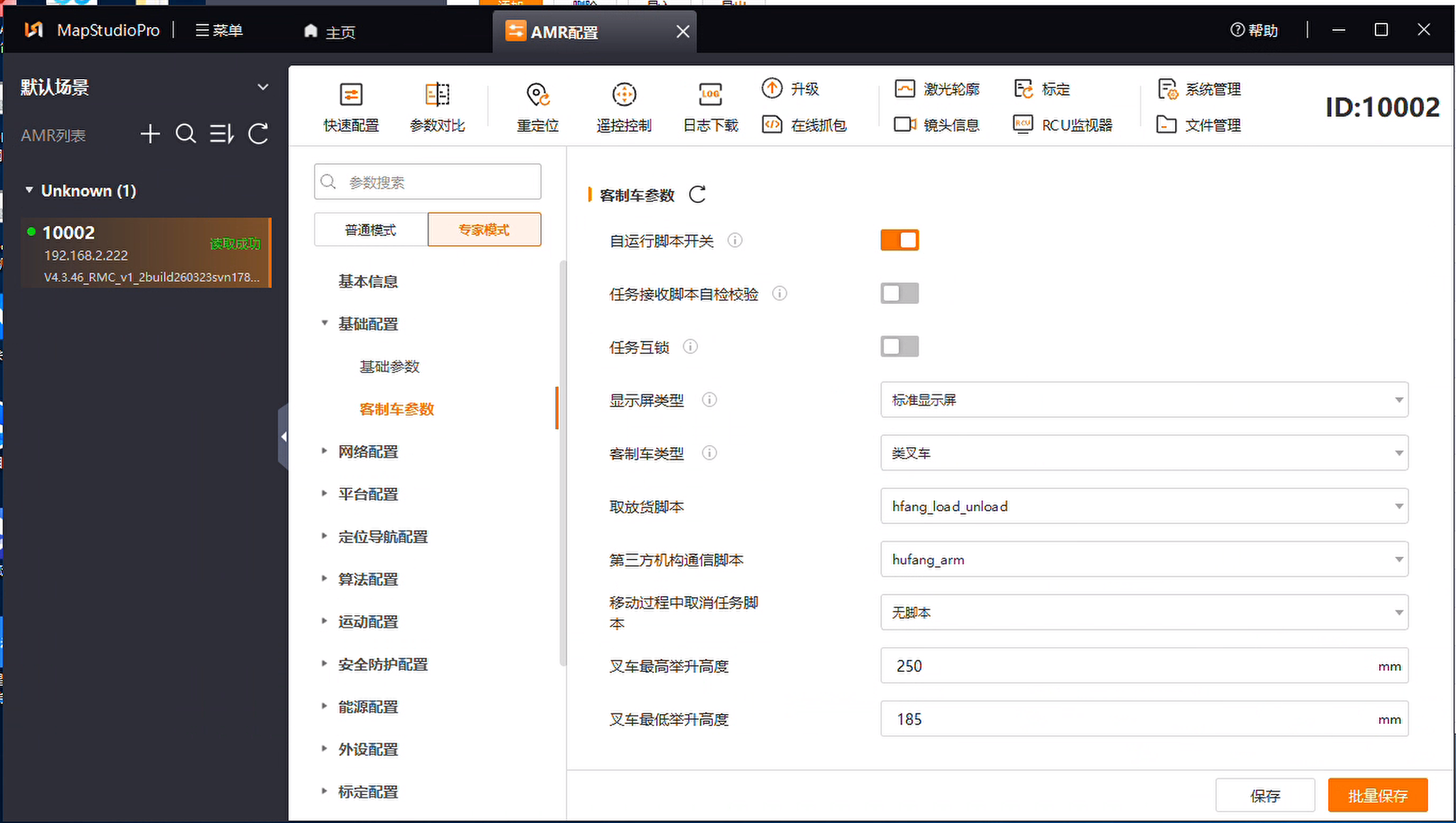

MapStudioPro 客制车参数配置

配置项	值	说明
自运行脚本开关	开启	允许车端运行客制脚本
客制车类型	类叉车	套壳为标准叉车业务
取放货脚本	`hfang_load_unload`	抬/降叉动作的执行脚本
第三方机构通信脚本	`hufang_arm`	透传任务触发的机械臂握手脚本
叉车最高举升高度	250 mm	与机构行程一致
叉车最低举升高度	185 mm	与脚本中的安全行走高度一致

车端脚本设计

取放货脚本 hfang_load_unload

该脚本承接标准叉车业务的"抬/降叉"步骤，通过 act_type 参数分发 4 种动作：

`act_type`	动作	流程
1	取货	叉子到目标高度 → 推出门架 → 抬升固定高度 → 收回门架 → 下降到安全位置
2	放货	叉子抬升到目标高度+固定高度 → 推出门架 → 下降固定高度 → 收回门架 → 下降到安全位置
3	空车出储位	叉齿下放到空车移动高度
4	载货出储位	叉齿下放到载货行走高度

核心代码（保留主干逻辑）：

from hfang_fork import hfang_fork
from hfang_mast import hfang_mast

ACT_LOAD = 1          # 取货
ACT_UNLOAD = 2        # 放货
ACT_EMPTY_EXIT = 3    # 空车出储位
ACT_LOADED_EXIT = 4   # 载货出储位

SAFE_HEIGHT = 185     # 空车安全移动叉齿高度


class Business(TemplateBusiness):
    def __init__(self, robot: SecDevInterface, params):
        super().__init__()
        self.fork = hfang_fork(robot)
        self.mast = hfang_mast(robot)
        self.robot_operator = ParamOperator(robot, __file__, params)

        self.act_type = self.robot_operator.get_value_in_task_data("act_type")
        self.lift_height = self.robot_operator.get_value_in_task_data("lift_height")
        self.final_height = self.robot_operator.get_value_in_task_data("final_height")
        self.pod_type = self.robot_operator.get_value_in_task_data("pod_type")

    def _load_steps(self, robot, elevated_height):
        return [
            ("叉子到目标高度", lambda: self.fork.lift(robot, self.final_height)),
            ("推出门架", lambda: self.mast.extend(robot)),
            ("抬升固定高度", lambda: self.fork.lift(robot, elevated_height)),
            ("收回门架", lambda: self.mast.retract(robot)),
            ("下降到安全位置", lambda: self.fork.lift(robot, SAFE_HEIGHT)),
        ]

    def execute(self, robot: SecDevInterface, args):
        elevated_height = self.final_height + self.lift_height
        if self.act_type == ACT_LOAD:
            steps = self._load_steps(robot, elevated_height)
        # act_type 2/3/4 同理分发 ...

        for i, (step_name, step_func) in enumerate(steps):
            try:
                robot.log(f"步骤 {i+1}: {step_name}")
                step_func()
            except Exception as e:
                self.fork.set_module_alarm(robot, 5, 1, f"第{i+1}步({step_name})执行失败")
                return BusinessStatus.FAILED

        # 取货/放货完成后更新动作状态，供调度判断车辆载货情况
        if self.act_type == ACT_LOAD:
            Status(robot, "").set_action_status({"pod_type": self.pod_type, "lift_status": 1})
        elif self.act_type == ACT_UNLOAD:
            Status(robot, "").set_action_status({"pod_type": 0, "lift_status": 0})

        return BusinessStatus.FINISHED

三个值得注意的设计点：

步骤表驱动：每种动作是一个"(名称, 函数)"列表，逐步执行、逐步打日志，失败时能直接定位到第几步、哪个动作。
安全高度兜底：取放货完成后统一回到 SAFE_HEIGHT = 185，与 MapStudioPro 里的"叉车最低举升高度"保持一致，保证行走姿态安全。
动作状态回写：取货/放货完成后通过 set_action_status 更新 pod_type 和 lift_status，调度侧据此判断车辆当前是否载货。

机械臂通信脚本 hufang_arm

透传任务触发该脚本后，车端作为 ModbusTCP 客户端连接机械臂（机械臂作为从站），通过两个寄存器做双向双握手：

寄存器	写入方	说明
`agv_reg`（12572）	AGV	AGV 状态：到位/确认/取消
`robot_reg`（12574）	机械臂	机械臂状态：到位确认/抓料完成

寄存器值约定：

值	含义
`0`	通信完成/清零
`1`	AGV 到位
`2`	机器人抓料完成
`3`	任务取消

到站（arrive）握手时序为：

AGV 写 agv_reg = 1（到位）。
等机械臂写 robot_reg = 1（确认到位），AGV 清零 agv_reg。
机械臂执行抓纱，完成后写 robot_reg = 2，AGV 立即写 agv_reg = 2 确认。
等机械臂清零 robot_reg，AGV 清零 agv_reg，握手结束，返回任务完成。

核心代码（保留主干逻辑）：

from pymodbus.client import ModbusTcpClient
from pymodbus.exceptions import ModbusException

VAL_CLEAR = 0         # 通信完成/清零
VAL_ARRIVE = 1        # AGV 到位
VAL_GRAB_DONE = 2     # 机器人抓料完成
VAL_CANCEL = 3        # 任务取消


class Business(TemplateBusiness):
    """通过 ModbusTCP 与车上机械臂进行双向双握手通信。"""

    def _do_arrive(self, robot, client, agv_reg, robot_reg, unit_id, timeout):
        # 1. AGV 到位
        self._write_reg(robot, client, agv_reg, VAL_ARRIVE, unit_id)
        # 2. 等机械臂确认到位，之后清零
        if not self._wait_reg(robot, client, robot_reg, VAL_ARRIVE, unit_id, timeout):
            return BusinessStatus.FAILED
        self._write_reg(robot, client, agv_reg, VAL_CLEAR, unit_id)
        # 3. 等机械臂抓料完成，立即确认
        if not self._wait_reg(robot, client, robot_reg, VAL_GRAB_DONE, unit_id, timeout):
            return BusinessStatus.FAILED
        self._write_reg(robot, client, agv_reg, VAL_GRAB_DONE, unit_id)
        # 4. 等机械臂清零，之后 AGV 清零
        if not self._wait_reg(robot, client, robot_reg, VAL_CLEAR, unit_id, timeout):
            return BusinessStatus.FAILED
        self._write_reg(robot, client, agv_reg, VAL_CLEAR, unit_id)
        return BusinessStatus.FINISHED

    def execute(self, robot: SecDevInterface, args):
        client = None
        try:
            task_params = args if args is not None else self.params
            robot_operator = ParamOperator(robot, __file__, task_params)

            device_ip = str(robot_operator.get_value_in_task_data("device_ip")).strip()
            device_port = int(robot_operator.get_value_in_task_data("device_port"))
            unit_id = int(robot_operator.get_value_in_task_data("unit_id"))
            task_type = str(robot_operator.get_value_in_task_data("task_type")).strip()
            agv_reg = int(robot_operator.get_value_in_task_data("agv_reg"))
            robot_reg = int(robot_operator.get_value_in_task_data("robot_reg"))
            timeout = int(robot_operator.get_value_in_task_data("timeout"))

            client = ModbusTcpClient(host=device_ip, port=device_port, timeout=3)
            if not client.connect():
                return BusinessStatus.FAILED

            if task_type == "arrive":
                return self._do_arrive(robot, client, agv_reg, robot_reg, unit_id, timeout)
            elif task_type == "cancel":
                return self._do_cancel(robot, client, agv_reg, robot_reg, unit_id, timeout)
            return BusinessStatus.FAILED
        except ModbusException as exc:
            robot.log(f"发生 Modbus 协议异常: {exc}")
            return BusinessStatus.FAILED
        finally:
            if client is not None:
                client.close()

几个设计要点：

双向双握手：每一步都要求对方确认后再清零，AGV 和机械臂任何一侧异常都不会造成"单边继续"，联调时通过寄存器当前值就能判断卡在哪一步。
参数全部来自透传：IP、端口、寄存器地址、任务类型都从透传参数解析，脚本对现场零硬编码。
取消流程独立：task_type = cancel 时走独立的取消握手（写 3、等确认、清零），任务被取消时机械臂能安全退出，不会停在作业中间态。
超时可配：timeout = 0 表示无限等待，适合机械臂作业时长不固定的挂纱场景；如需兜底，可在模板参数里直接改超时时间。
