202602 海康客制潜伏举升车 — 3T顶升AGV开发实践

2026年4月7日 · 阅读需 12 分钟

基于海康 RCSlite 控制器，开发客制化 3T 潜伏举升车。通过自定义脚本控制液压顶升机构（油泵电机 + 电磁阀），实现货架举升与放下动作，配合 RCS-Lite 调度平台完成搬运任务闭环。

项目概述

本项目使用海康控制器搭建 3T 潜伏举升 AGV，上装机构为液压顶升盘，通过 DO 控制油泵电机和上升/下降电磁阀，DI 读取上下限位传感器状态。属于 RCSlite 文档中客制类潜伏举升（套壳） 方案，即套用海康标准潜伏车的 AGV 协议，每个动作对应一个执行脚本。

核心硬件 IO 映射：

信号	类型	名称	说明
油泵电机	DO	`PUMP_DO_NAME`	液压泵启停
上升电磁阀	DO	`LIFT_UP_DO_NAME`	控制顶升上升
下降电磁阀	DO	`LIFT_DOWN_DO_NAME`	控制顶升下降
上限位传感器	DI	`UP_LIMIT_DI_NAME`	到达上限位
下限位传感器	DI	`DOWN_LIMIT_DI_NAME`	到达下限位

平台端配置（RCS-Lite）

1. AMR 车型添加

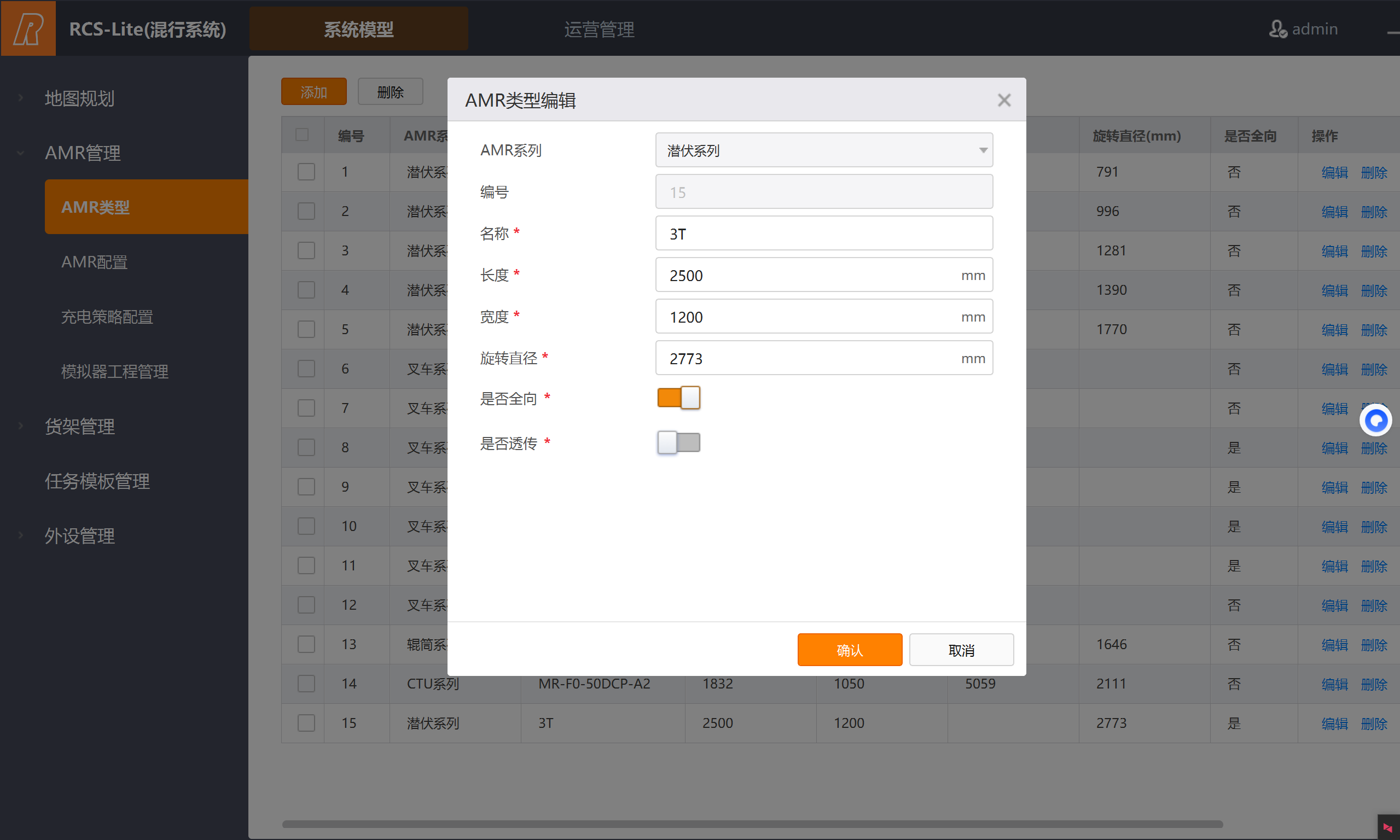

在 RCS-Lite 系统模型中添加 AMR 类型，选择潜伏系列，配置车辆尺寸。本项目中 3T 车型参数：长度 2500mm、宽度 1200mm、旋转直径 2773mm，开启全向模式。

RCS-Lite AMR 类型配置

2. 能力集上报开关

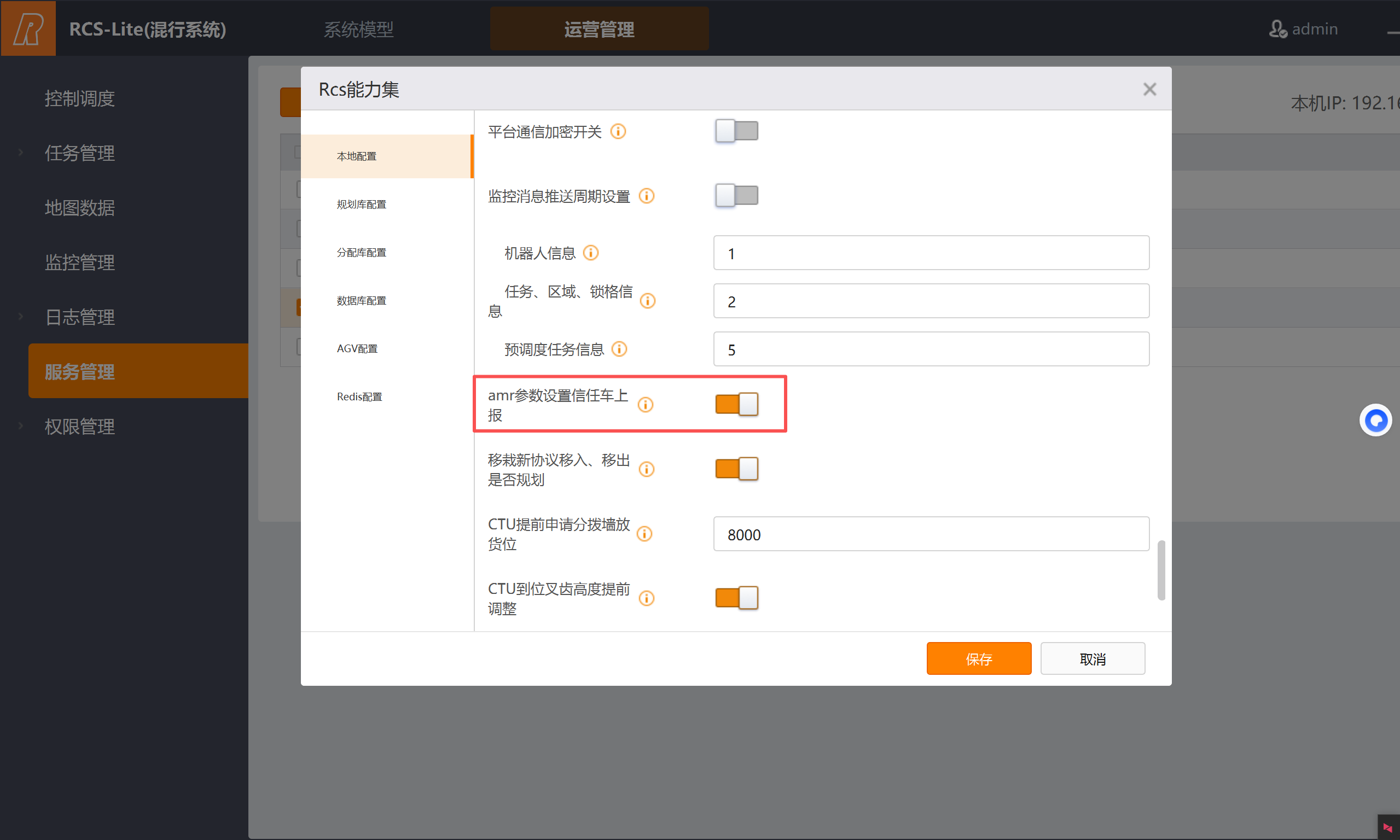

客制车型项目中，需要在运营管理 → 服务管理 → RCS 能力集 → 本地配置中，开启 「amr参数设置信任车上报」 开关。该功能使平台信任小车上报的能力集参数，客制化车型必须开启。

RCS 能力集配置 — 信任车上报

3. 任务模板配置

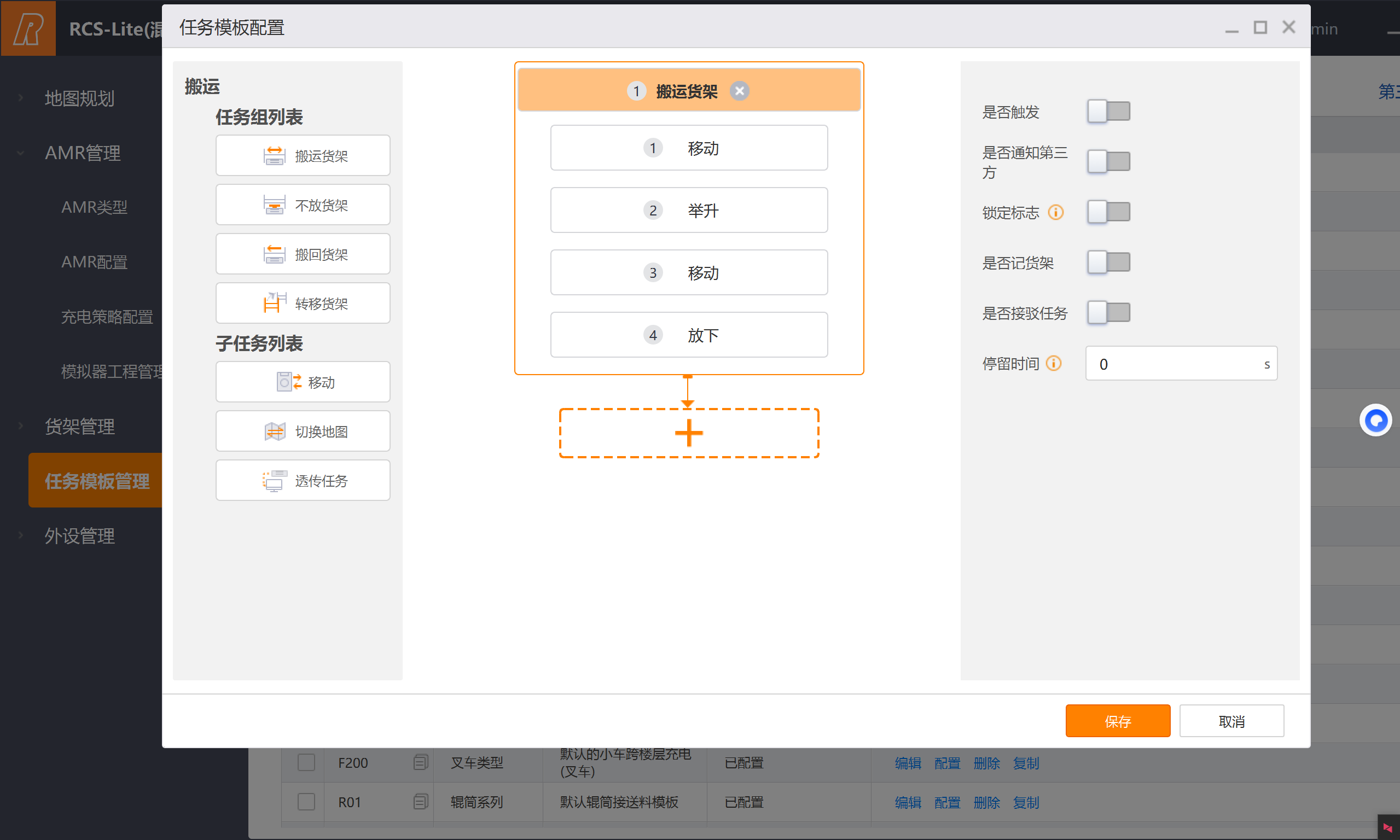

任务模板选择潜伏系列中的搬运货架模板，流程为：移动 → 举升 → 移动 → 放下。该任务模板会在执行举升/放下步骤时触发车端绑定的取货/放货脚本。

RCS-Lite 任务模板配置

信息

客制潜伏车不支持控制举升盘方向，在有客制潜伏车运行的地图中，各点属性及线属性禁止配置货架角度，否则会引发规划库告警或小车指令异常。

车端配置（MapStudioPro）

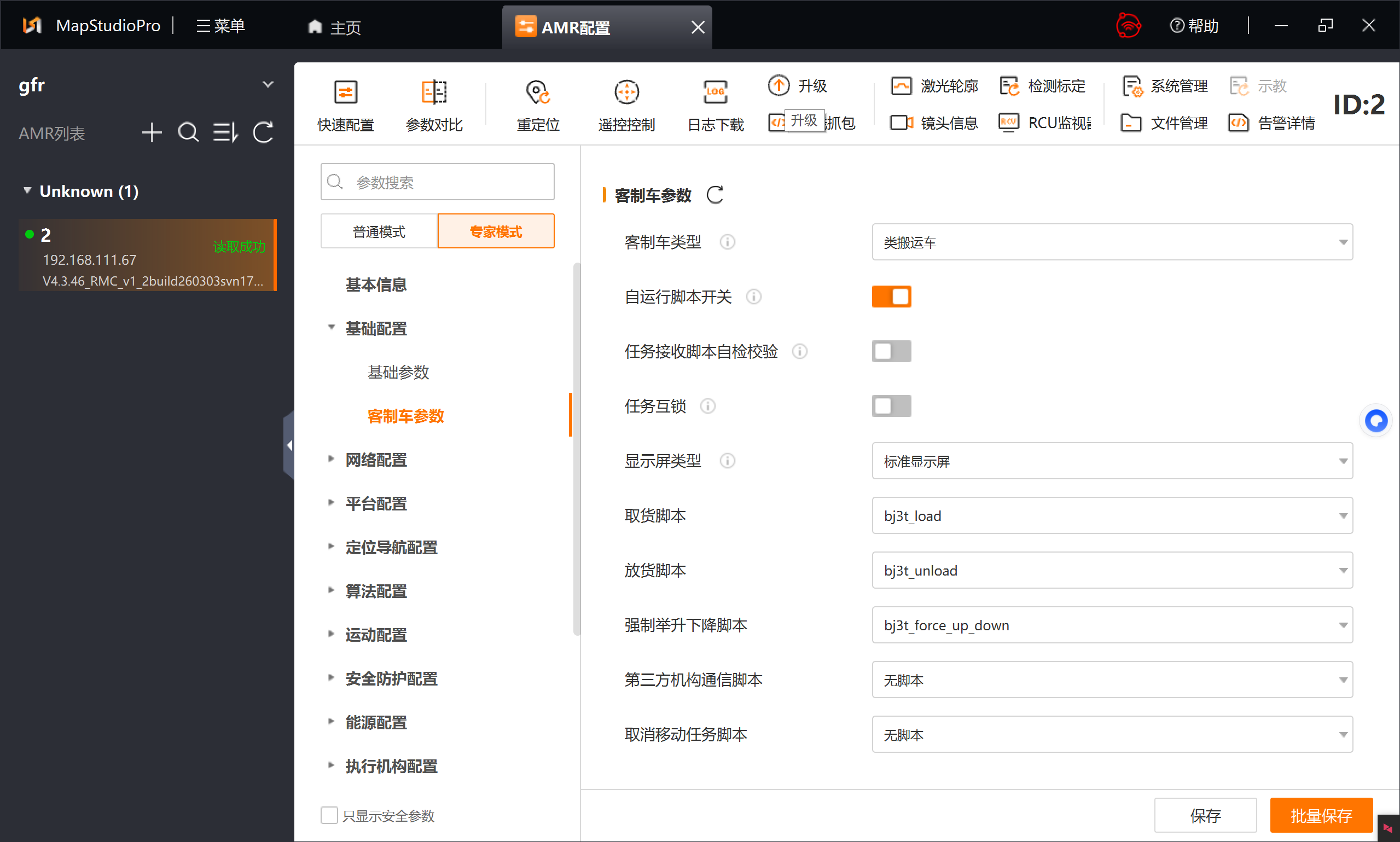

使用 MapStudioPro 完成车型参数配置和脚本绑定。在基础配置 → 客制车参数中，选择客制车类型为 「类搬运车」，并绑定对应脚本：

取货脚本：bj3t_load（举升动作）
放货脚本：bj3t_unload（下降动作）
强制举升下降脚本：bj3t_force_up_down

MapStudioPro 客制车参数与脚本绑定

核心脚本开发

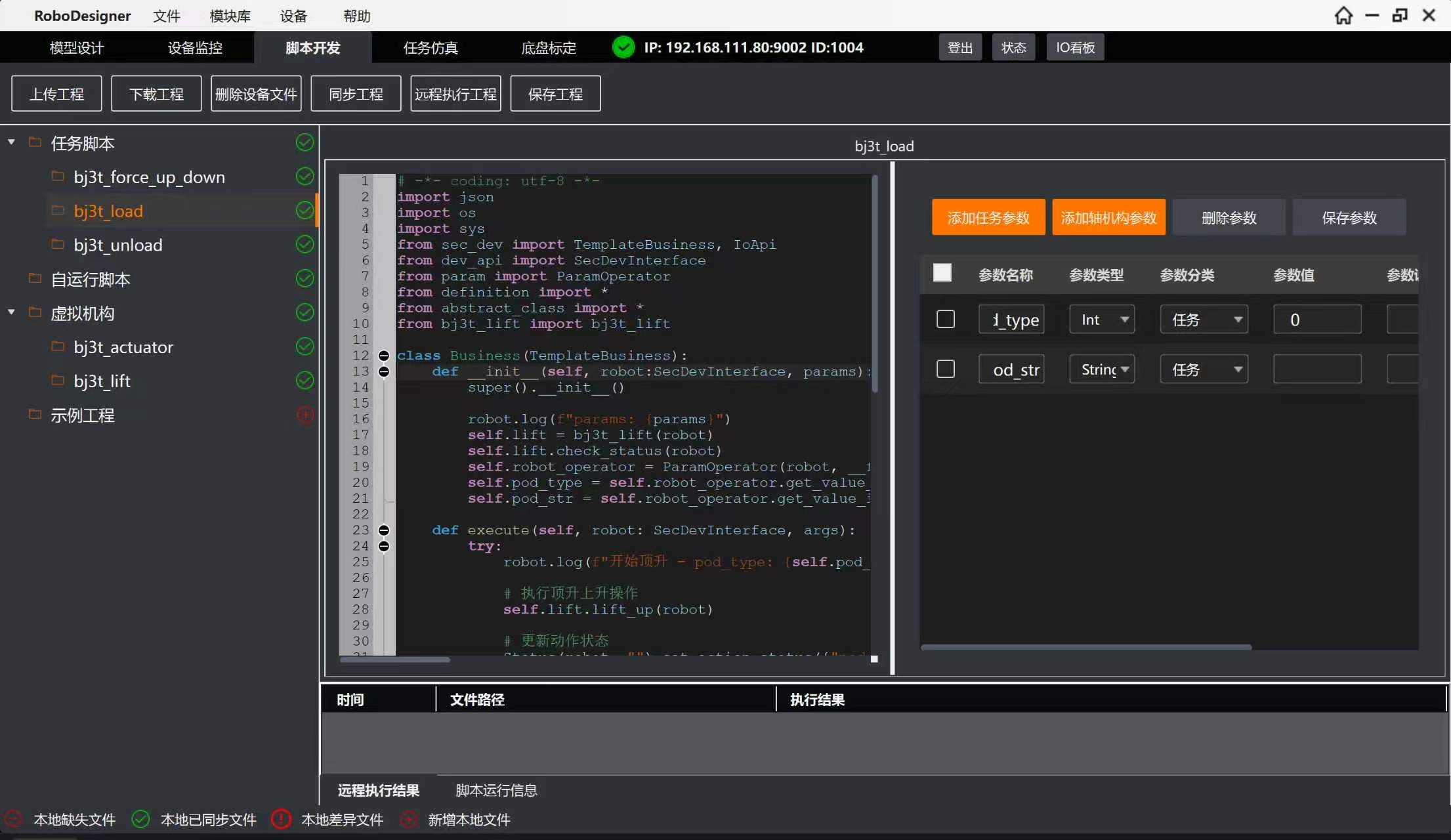

脚本开发在 RoboDesigner 中完成，左侧可以看到任务脚本和虚拟机构的目录结构。

RoboDesigner 脚本开发界面

顶升执行器（bj3t_lift）

bj3t_lift 是底层执行器类，封装了液压顶升机构的 IO 控制逻辑。通过 execute_with_timeout 实现带超时检测的动作控制，同时在每个检测周期内检查急停/碰撞状态。

class bj3t_lift(Actuator):
    def __init__(self, robot: SecDevInterface):
        super().__init__()
        self.robot = robot
        self.robot_operator = ParamOperator(robot, __file__, None)
        self.pump_do_name = self.robot_operator.get_value_in_struct_data("PUMP_DO_NAME")
        self.lift_down_do_name = self.robot_operator.get_value_in_struct_data("LIFT_DOWN_DO_NAME")
        self.lift_up_do_name = self.robot_operator.get_value_in_struct_data("LIFT_UP_DO_NAME")
        self.down_limit_di_name = self.robot_operator.get_value_in_struct_data("DOWN_LIMIT_DI_NAME")
        self.up_limit_di_name = self.robot_operator.get_value_in_struct_data("UP_LIMIT_DI_NAME")

顶升上升控制 — 先检查是否已在上限位，然后关闭下降阀、打开上升阀和油泵，每 50ms 轮询上限位传感器，10 秒超时：

def lift_up(self, robot: SecDevInterface = None):
    """顶升上升控制"""
    up_limit = self.get_di_value(robot, self.up_limit_di_name)
    if up_limit == 1:
        robot.log("已在上限位，无需上升")
        return

    def action_func(**kwargs):
        robot.log("开始顶升上升")
        self.set_do_value(robot, self.lift_down_do_name, 0)  # 先确保下降阀关闭
        self.set_do_value(robot, self.lift_up_do_name, 1)
        self.set_do_value(robot, self.pump_do_name, 1)
        return True

    def check_func(**kwargs):
        if self.check_emergency(robot):
            raise Exception("急停或碰撞触发")
        return self.get_di_value(robot, self.up_limit_di_name)

    def cleanup_func(**kwargs):
        robot.log("执行清理：关闭泵与电磁阀")
        self.stop(robot)

    result, last_value, elapsed = self.execute_with_timeout(
        robot=robot,
        action_func=action_func,
        check_func=check_func,
        timeout=10.0,
        check_interval=0.05,
        target_value=1,
        cleanup_func=cleanup_func,
    )

    if result in [TimeoutResult.TIMEOUT, TimeoutResult.VALUE_TIMEOUT]:
        raise Exception(f"顶升上升超时: {result.value}, 最后状态={last_value}, 耗时={elapsed:.2f}秒")
    elif result == TimeoutResult.FAILED:
        raise Exception(f"顶升上升失败: 最后状态={last_value}, 耗时={elapsed:.2f}秒")

    self.stop(robot)

停止与安全 — 任何异常或动作完成后，统一关闭所有 DO 输出：

def stop(self, robot: SecDevInterface = None):
    """停止所有操作"""
    try:
        self.set_do_value(robot, self.pump_do_name, 0)
        self.set_do_value(robot, self.lift_up_do_name, 0)
        self.set_do_value(robot, self.lift_down_do_name, 0)
        robot.log("停止完成")
    except Exception as e:
        robot.log(f"停止失败: {e}")

取货脚本（bj3t_load）

bj3t_load 是任务调度绑定的取货入口脚本，从任务参数中获取 pod_type 和 pod_str，调用 bj3t_lift.lift_up() 执行举升，并更新动作状态供调度平台感知。

class Business(TemplateBusiness):
    def __init__(self, robot: SecDevInterface, params):
        super().__init__()
        robot.log(f"params: {params}")
        self.lift = bj3t_lift(robot)
        self.lift.check_status(robot)
        self.robot_operator = ParamOperator(robot, __file__, params)
        self.pod_type = self.robot_operator.get_value_in_task_data("pod_type")
        self.pod_str = self.robot_operator.get_value_in_task_data("pod_str")

    def execute(self, robot: SecDevInterface, args):
        try:
            robot.log(f"开始顶升 - pod_type: {self.pod_type}, pod_str: {self.pod_str}")
            self.lift.lift_up(robot)
            Status(robot, "").set_action_status({"pod_type": self.pod_type, "lift_status": 1})
            robot.log("顶升完成")
            return BusinessStatus.FINISHED
        except Exception as e:
            robot.log(f"顶升失败: {e}")
            Status(robot, "").set_action_status({"pod_type": self.pod_type, "lift_status": 0})
            return BusinessStatus.FAILED

提示

ParamOperator 用于从任务参数和结构化配置中读取值。get_value_in_task_data 读取调度平台下发的运行时参数，get_value_in_struct_data 读取 RoboDesigner 中配置的机构参数（如 IO 名称映射）。

脚本架构总结

bj3t_load (取货脚本)          bj3t_unload (放货脚本)
    │                              │
    ▼                              ▼
bj3t_lift.lift_up()          bj3t_lift.lift_down()
    │                              │
    ▼                              ▼
┌─────────────────────────────────────────┐
│           bj3t_lift (执行器)              │
│  ┌─────────┐ ┌──────────┐ ┌──────────┐ │
│  │ 油泵电机 │ │ 上升电磁阀│ │ 下降电磁阀│ │
│  │  (DO)   │ │   (DO)   │ │   (DO)   │ │
│  └─────────┘ └──────────┘ └──────────┘ │
│  ┌───────────┐ ┌───────────┐           │
│  │ 上限位传感器│ │ 下限位传感器│           │
│  │   (DI)    │ │   (DI)    │           │
│  └───────────┘ └───────────┘           │
└─────────────────────────────────────────┘

关键配置要点

平台侧：AMR 类型选潜伏系列，开启能力集信任车上报，任务模板使用搬运货架
车端侧：客制车类型选「类搬运车」，绑定取货/放货/强制举升脚本
PDA 侧：ClientView 中应用类型选 PDA(RCS-Lite)，发布后校验 appId、服务地址和服务管理中的 IP白名单
脚本侧：execute_with_timeout 统一封装超时与安全检测，每个动作完成后必须调用 stop() 关闭所有 IO
安全机制：每个检测周期内调用 check_emergency 检查急停和碰撞状态，异常时立即抛出异常并在上层 try-except 中执行停止操作

PDA 配置（ClientView）

项目现场除了平台端调度和车端脚本之外，还需要通过 ClientView 交付 PDA 页面，用于现场人员下发任务、查看页面联调效果和登录移动端进行操作。这个环节的关键不在页面本身，而在于服务地址、appId、发布路径和白名单必须同时打通。

1. ClientView 安装与登录

最短可执行流程是先安装 ClientView，浏览器访问 http://IP:9195/clientview，使用默认账号 admin / Hik@1234 登录。登录后先创建项目，再继续配置服务、应用和布局。

在应用管理中新增应用时，应用类型必须选择 PDA(RCS-Lite)。应用创建完成后，要记住该应用的 appId，后续 PDA 页面访问路径和 app.json 校验都要用到它。

2. 项目、服务与应用配置

ClientView 的配置顺序建议固定为：项目 -> 服务 -> 应用 -> 布局 -> 菜单。其中最容易出错的是服务地址，标准建议按版本区分：

RCS-Lite 版本	服务地址
V1.5.1 及之后	`http://IP:18182/rcms`

注意

服务地址按版本填错时，最典型的现象是页面能打开、接口却不可用。这类问题很容易在联调时误判成前端按钮异常，实际根因通常是 ClientView 服务配置指向了错误的 RCS-Lite 接口地址。

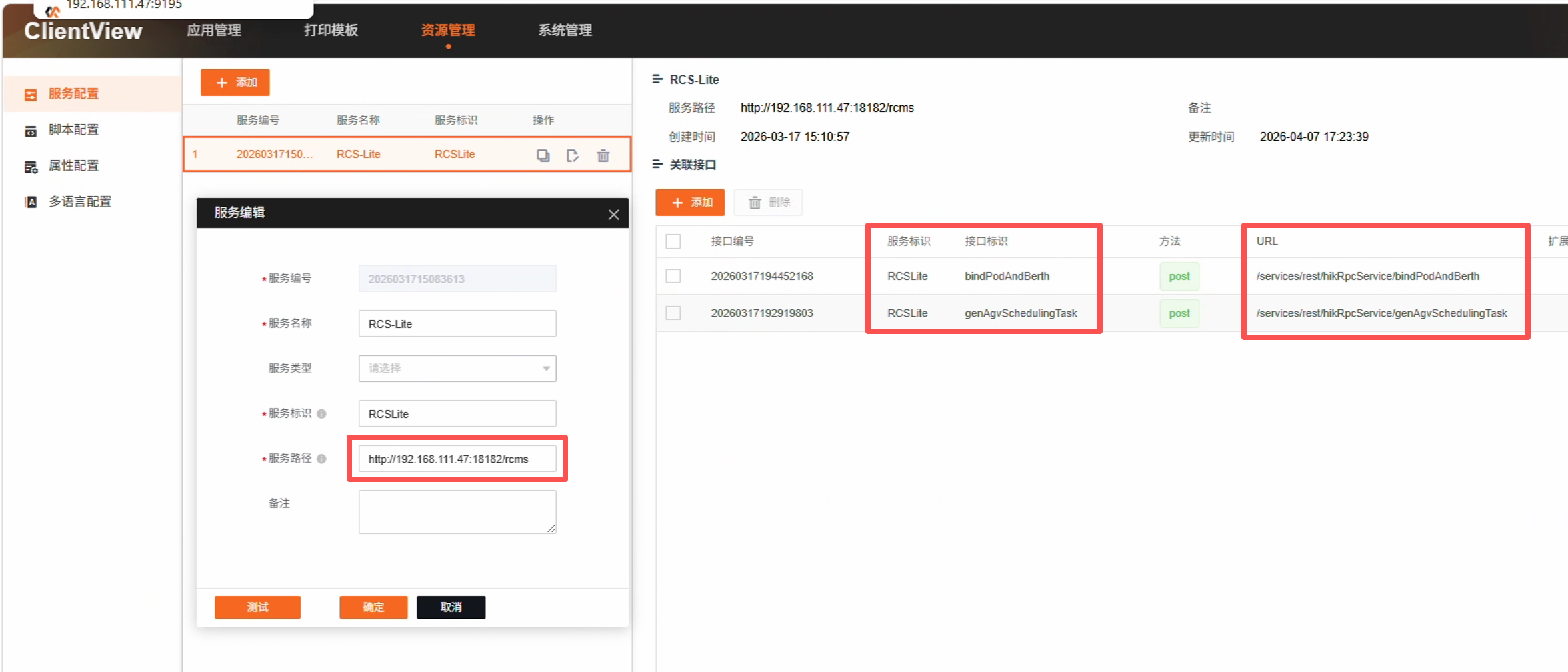

服务配置完成后，需要把 PDA 页面实际调用的接口绑定到服务中，例如任务下发页面调用 genAgvSchedulingTask，货架绑定页面调用 bindPodAndBerth。接口没绑全时，页面可以打开，但按钮点击后不会成功下发任务。

ClientView 服务配置与接口绑定

3. 布局页面与表单映射

布局决定 PDA 页面长什么样，菜单决定 PDA 首页显示哪些入口。本项目中单独做了一个“任务下发”页面，页面上有两个输入框，分别对应起点和终点，按钮点击后按模板参数组装请求体并调用 RCS-Lite 接口。

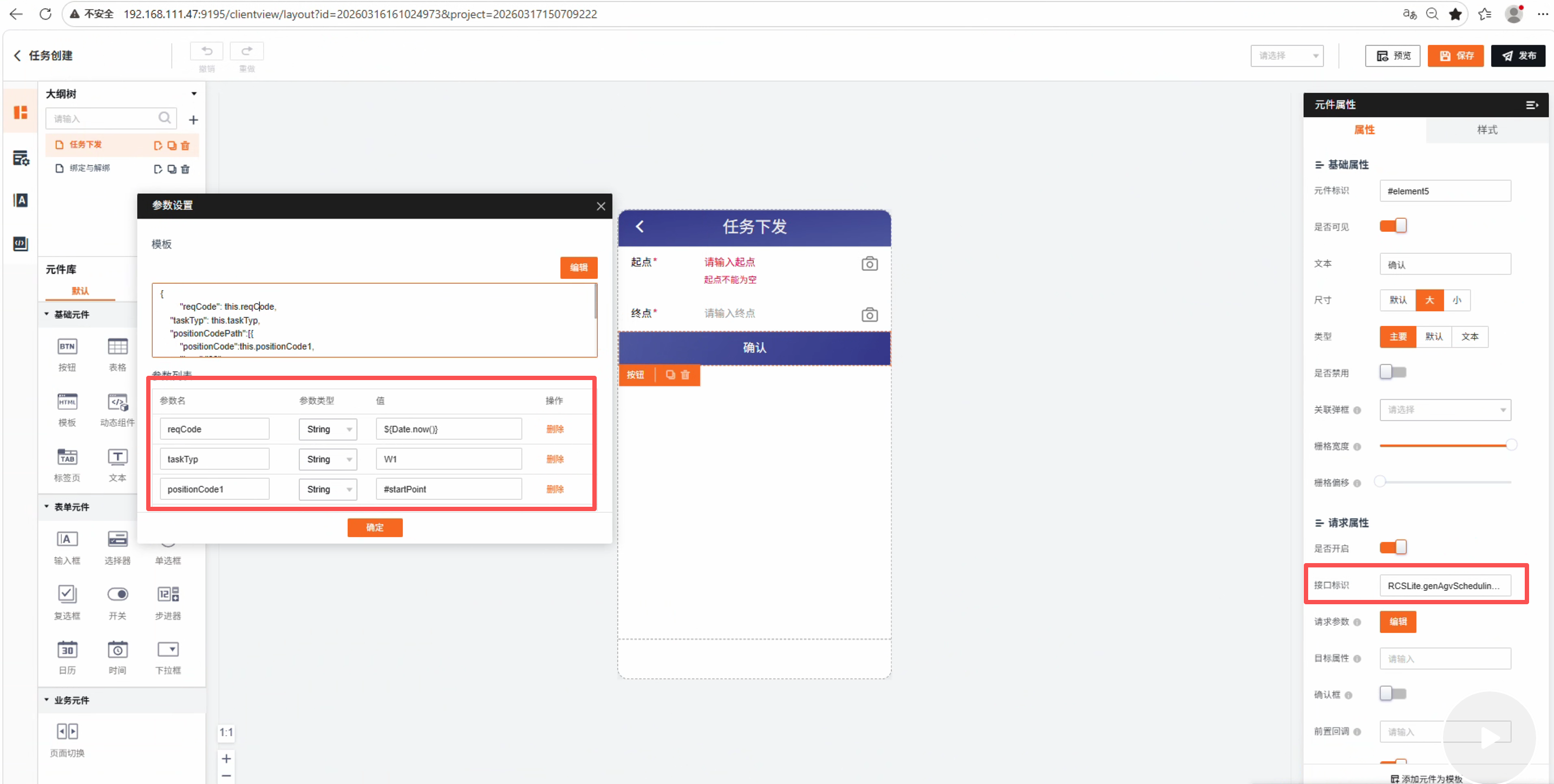

ClientView 任务页面与请求参数映射

页面对应的请求体如下：

{
    "reqCode": this.reqCode,
    "taskTyp": this.taskTyp,
    "positionCodePath": [
        {
            "positionCode": this.positionCode1,
            "type": "00"
        },
        {
            "positionCode": this.positionCode2,
            "type": "00"
        }
    ]
}

字段含义可以按页面控件直接理解：

参数名	值	含义
`reqCode`	`${Date.now()}`	请求唯一编号，用于本次任务请求去重和追踪
`taskTyp`	W1	任务类型编码，决定平台按哪种业务类型解析本次任务
`positionCode1`	#startPoint	起点点位编码
`positionCode2`	#endPoint	终点点位编码

也就是说，这个页面本质上就是把“起点/终点”两个输入项映射成 positionCodePath 数组中的两个节点，再交给 genAgvSchedulingTask 接口。若后续页面改成“取货位/放货位”命名，映射关系仍然不变，只是业务语义从起终点切换为取放货点。

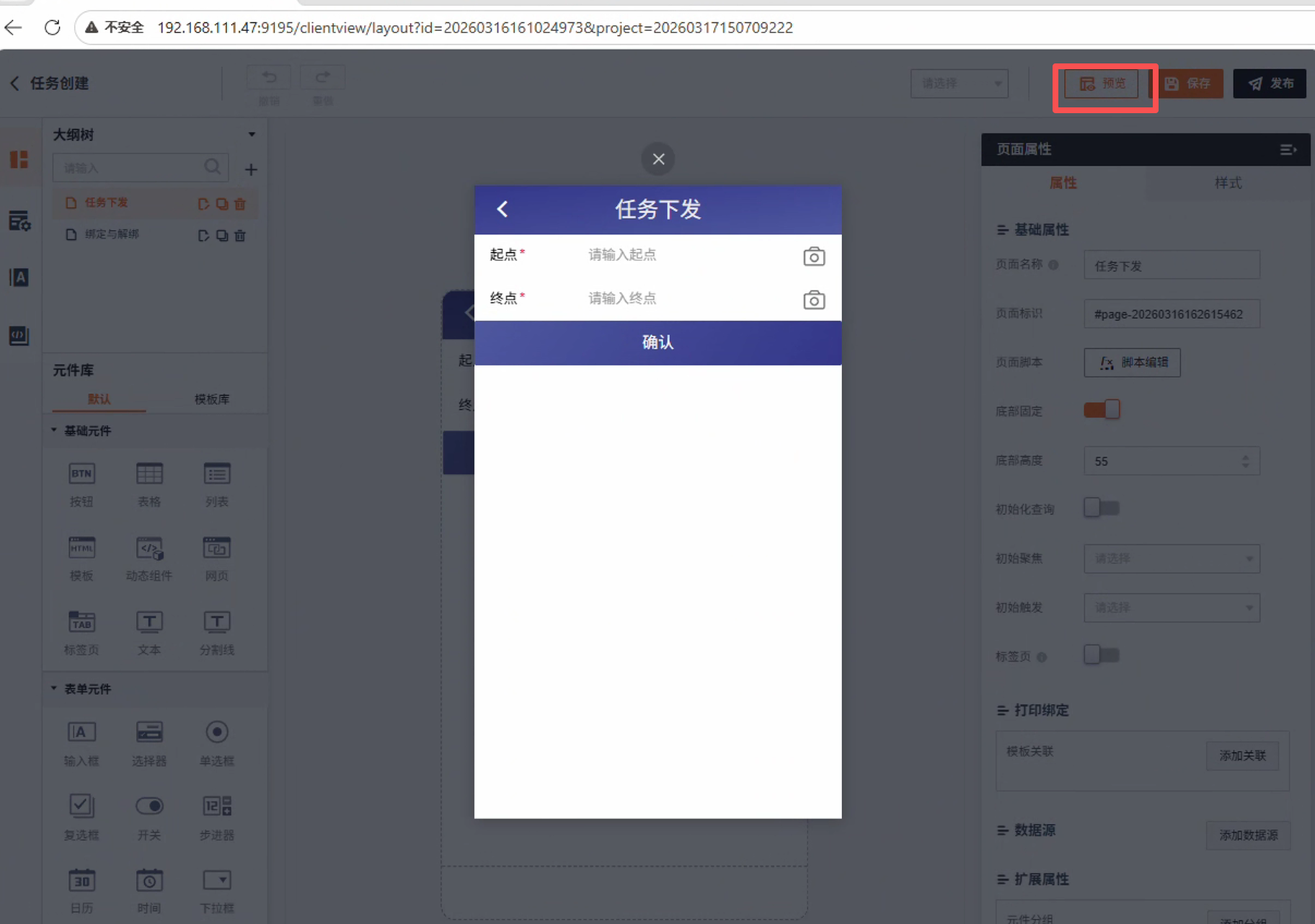

ClientView 自带预览功能，适合先检查页面布局：

ClientView 页面预览

危险

ClientView 预览地址不能替代正式发布地址。现场最容易误判的是页面在 ClientView 里能预览，但点击之后功能失效，认为配置地址错误；只有导出 app.zip 并导入 RCS-Lite nginx 后，页面资源才真正落到服务目录中。

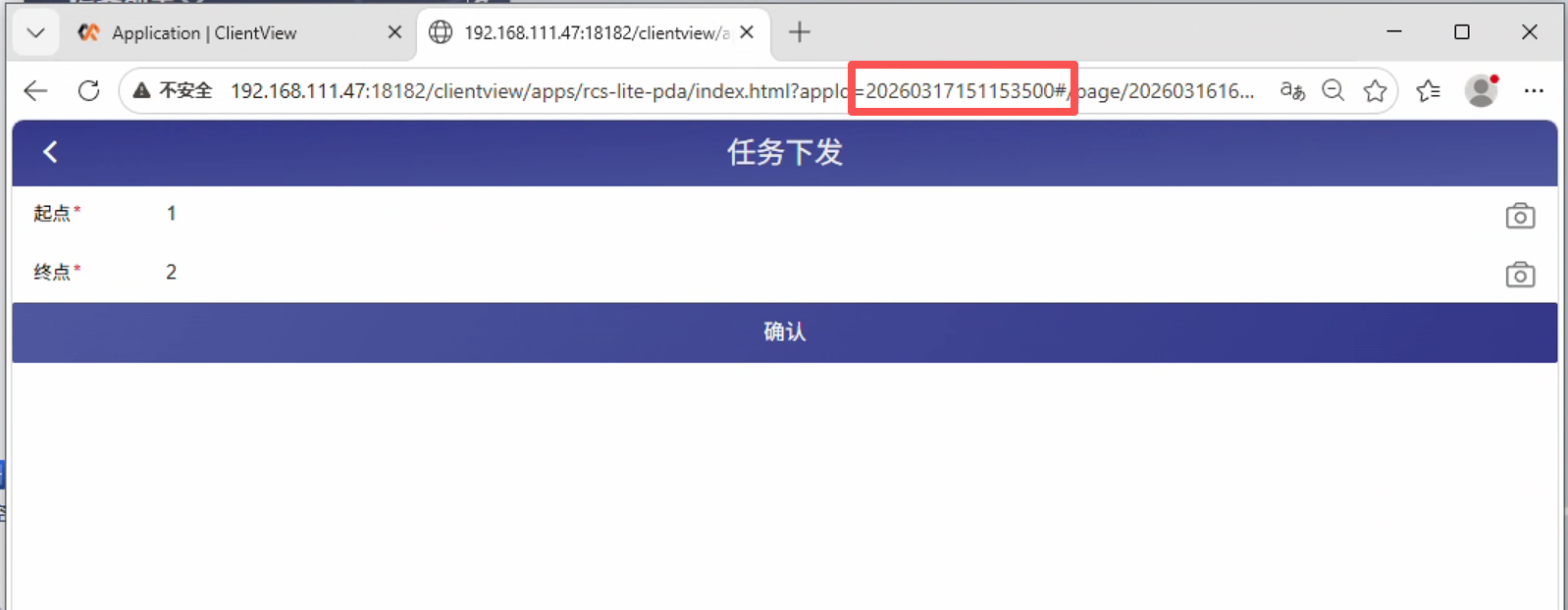

正确的做法使用应该直接访问 http://IP:18182/clientview/apps/rcs-lite-pda/index.html?appId=应用编号 这个正式发布地址进行联调测试。

这个项目是：http://192.168.111.47:18182/clientview/apps/rcs-lite-pda/index.html?appId=20260317150709222#/

危险

上传新包后要强制刷新缓存。PDA 或 PC 浏览器往往还会命中旧资源，表现为页面明明改了但现场看不到更新。这个问题最直接的处理方式就是执行 Ctrl+F5 强制刷新。

PDA 实际访问页面

4. 发布到 RCS-Lite 与 PDA 接入

页面在 ClientView 中保存完成后，并不等于现场 PDA 已经可用。标准发布流程是：

在 ClientView 中导出 app.zip
在 RCS-Lite 的 nginx 服务中执行导入
校验 app.json 中的 host、port、appId
在 PDA 中填写连接参数并登录

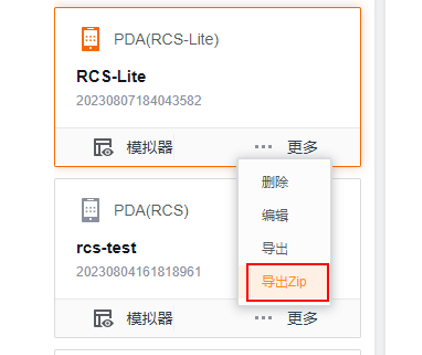

ClientView 导出应用包

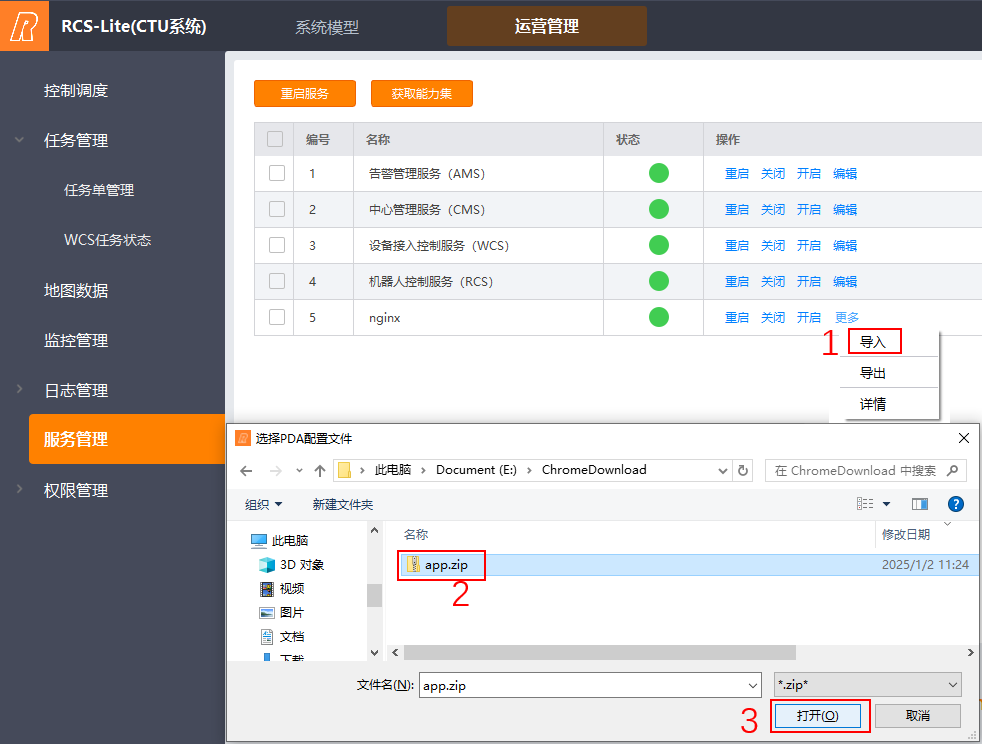

在 RCS-Lite 中导入 PDA 页面包时，可以直接进入 运营管理 -> 服务管理，在 nginx 服务右侧点击 更多 -> 导入，选择 ClientView 导出的 app.zip 后确认打开。只有这一步完成后，页面资源才会真正发布到 RCS-Lite 的 ClientView 访问目录。

RCS-Lite nginx 导入 ClientView 应用包

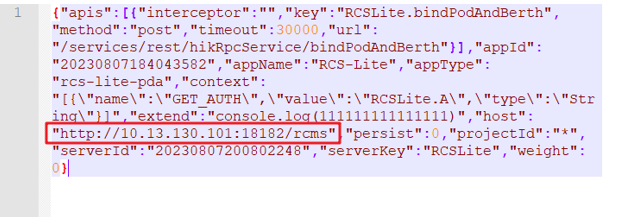

如果现场版本较低，不能从界面导入，则需要手工把导出的文件解压到 RcsLite/nginx/html/clientview/app 目录，并确认 app.json 中服务器地址填写正确。这里的 host 和 appId 是 PDA 能否打开正确页面的关键字段。

app.json 中的 host 与 appId 配置

PDA 端参数建议按下面填写：

协议：http
服务器：RCS-Lite 服务器 IP
端口：按版本填写 18182 或旧版本对应端口
页面路径：/clientview/apps/rcs-lite-pda/index.html?appId=应用编号
用户名：通常使用 admin
密码：与 RCS-Lite 主平台登录密码一致，不是 ClientView 默认密码

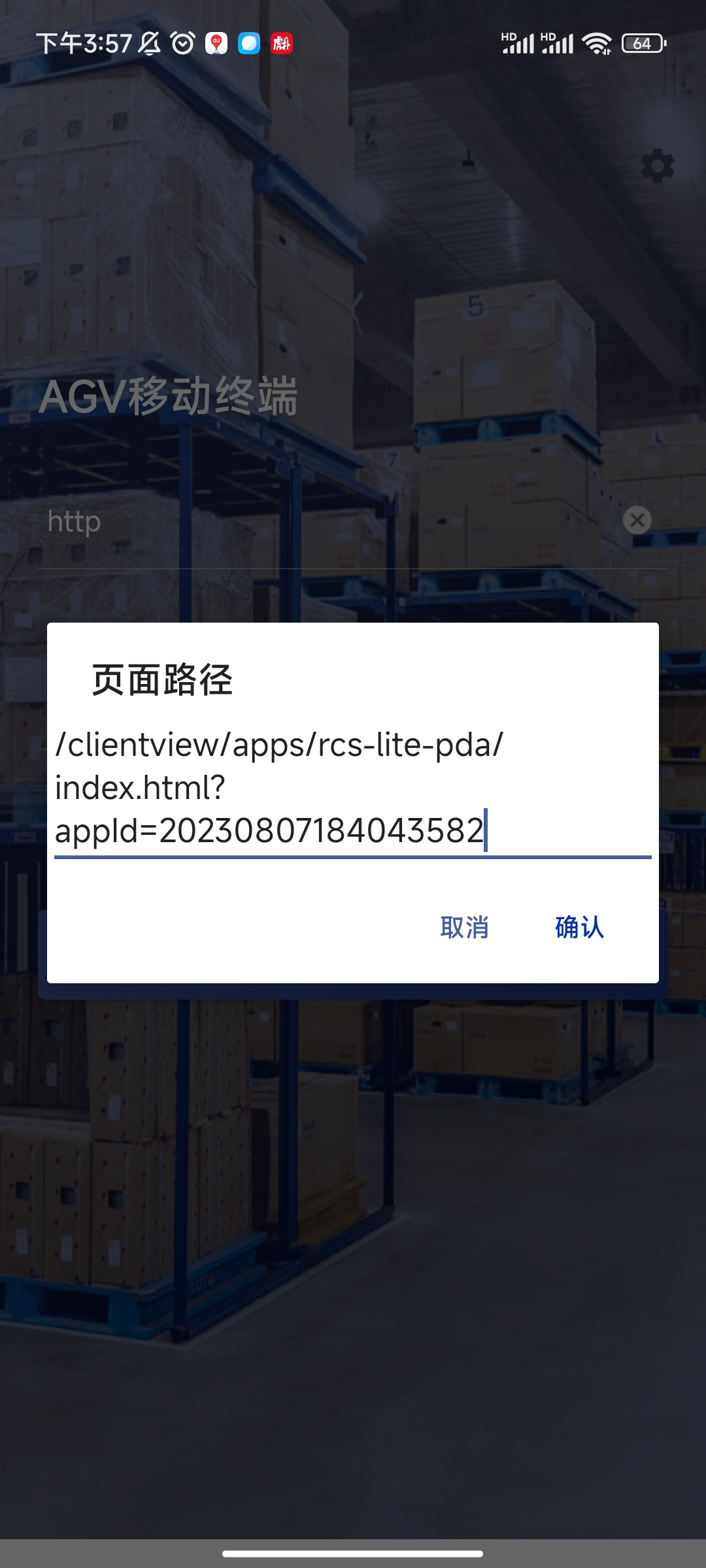

PDA 端页面路径配置

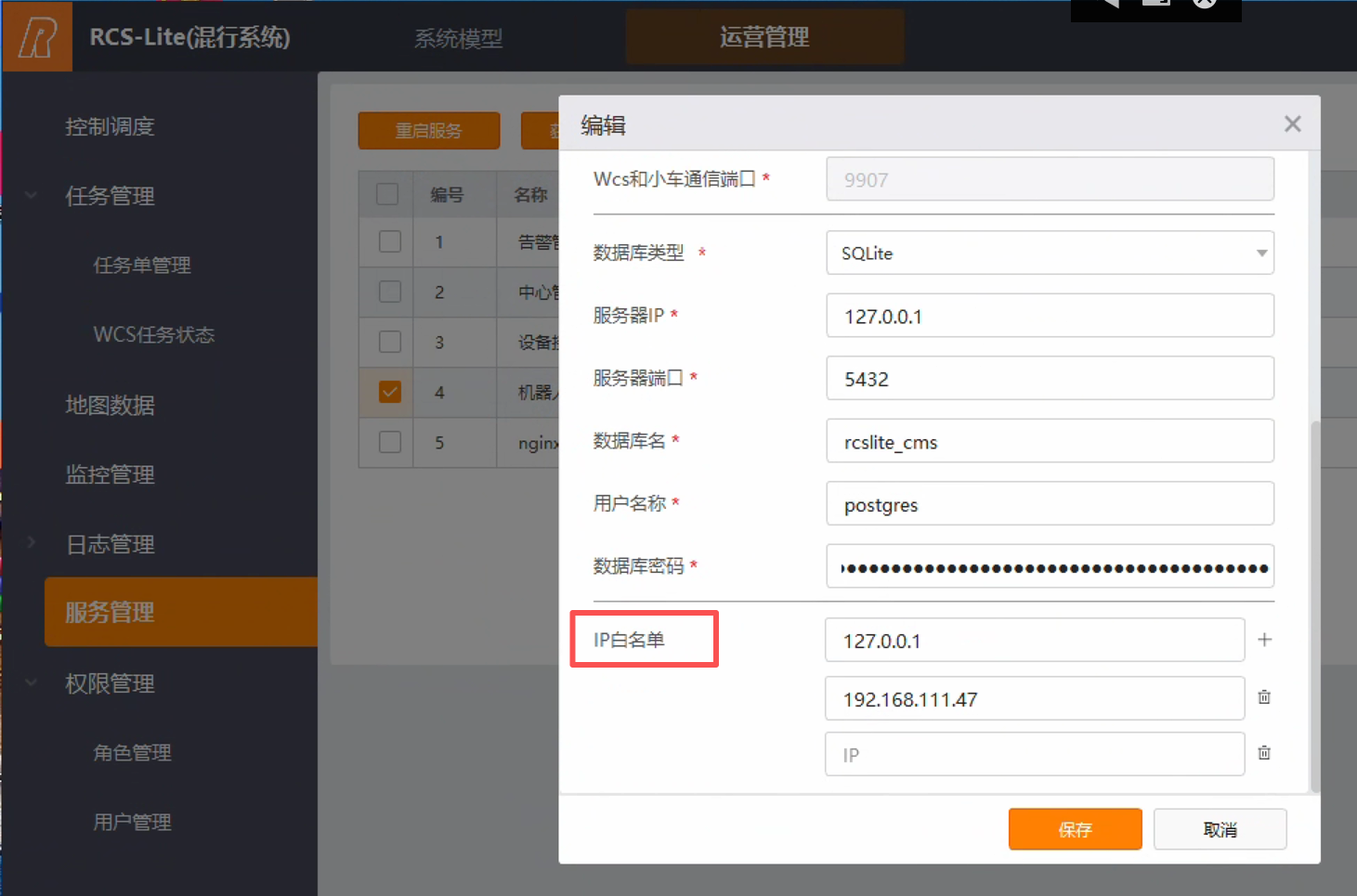

此外，PDA 登录前还需要在 运营管理 -> 服务管理 中编辑相关服务，在 IP白名单 中逐条添加 PDA 或调试电脑的 IP 地址并保存。该白名单不支持按网段一次性放行，多台设备仍需逐台录入，否则 PDA 会出现登录失败或页面空白。

注意

白名单漏配会导致 PDA 无法登录。只要服务管理里的 IP白名单 没把设备 IP 加进去，账号密码填对了也进不去，而且不支持按网段统一放行。

服务管理中的 IP 白名单配置

参数填对并完成发布后，PDA 实际访问的页面路径中会带上 appId，这时才算真正进入现场可用状态。

提示

PDA 章节的排查顺序建议固定为：先看服务地址，再看 appId，再看 nginx 是否已导入，最后检查服务管理中的 IP白名单 和浏览器缓存。按这个顺序排查，比直接改页面配置更快定位问题。
