三菱PLC

地址说明

在三菱 PLC 中，访问变量需要指定其所在的设备类型 (Device) 类型和编号。三菱的寻址方式更为直接，其数据类型通常由所使用的指令来决定，而不是在地址中显式声明。

地址格式: [软元件类型][编号]

常用软元件 (Device):

• X: 输入继电器 (Input Relay)，例如 X0 (通常为八进制)
• Y: 输出继电器 (Output Relay)，例如 Y10 (通常为八进制)
• M: 内部继电器 (Internal Relay)，例如 M100
• L: 锁存继电器 (Latching Relay)，例如 L200
• D: 数据寄存器 (Data Register)，例如 D1000
• T: 定时器 (Timer)，例如 T0
• C: 计数器 (Counter)，例如 C10

寻址方式:

以下列出了数据寄存器 (D) 中常见数据类型的寻址方式：

数据类型	占用空间	地址示例 (绝对寻址)	说明
位 (BOOL)	1 bit	M100 或 D200.5	直接访问位软元件 M100；或访问数据寄存器 D200 的第 5 位 (Bit 5)。
字 (WORD)	16 bits (1个字)	D200	访问数据寄存器 D200 (16位)。
双字 (DWORD)	32 bits (2个字)	D210	访问从 D210 开始的一个双字 (即 D210 和 D211)。
实数 (REAL)	32 bits (2个字)	D220	访问从 D220 开始的一个双字 (即 D220 和 D221)，并将其作为单精度浮点数处理。
字符串 (STRING)	N个字	D300	字符串存储在连续的 D 寄存器中，每个寄存器存2个ASCII字符。

Fx5u

注意

三菱PLC 地址使用 八进制表示 Y10 = Y 8

一个SLMP连接设备只能有一个客户端连接，如果需要多个客户端同时访问，需要增加新的SLMP连接设备。

直连模式

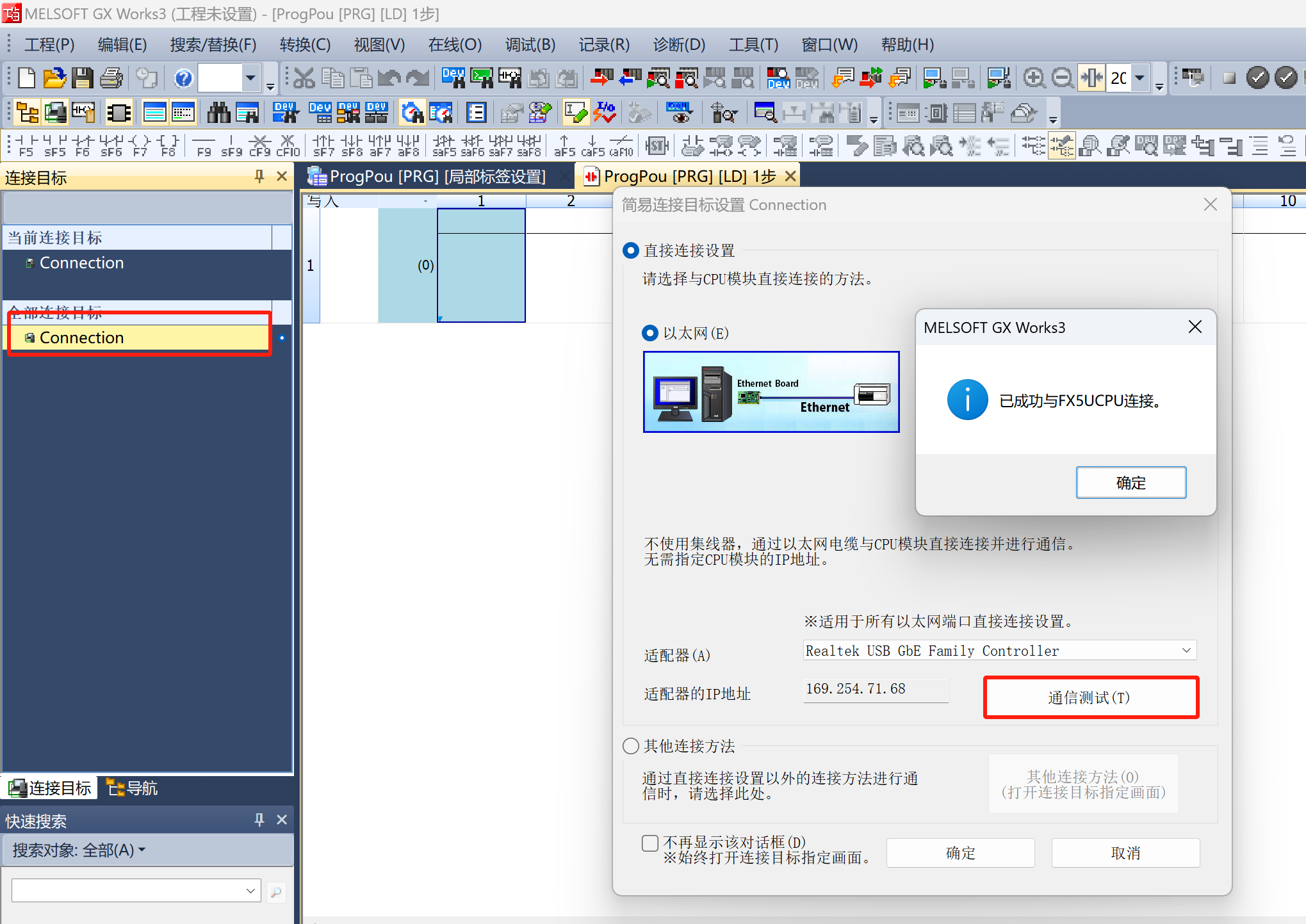

将电脑的网口和PLC直连，显示该电脑网口的ip：169.254.71.68 点击测试通信。

使用指定IP方式

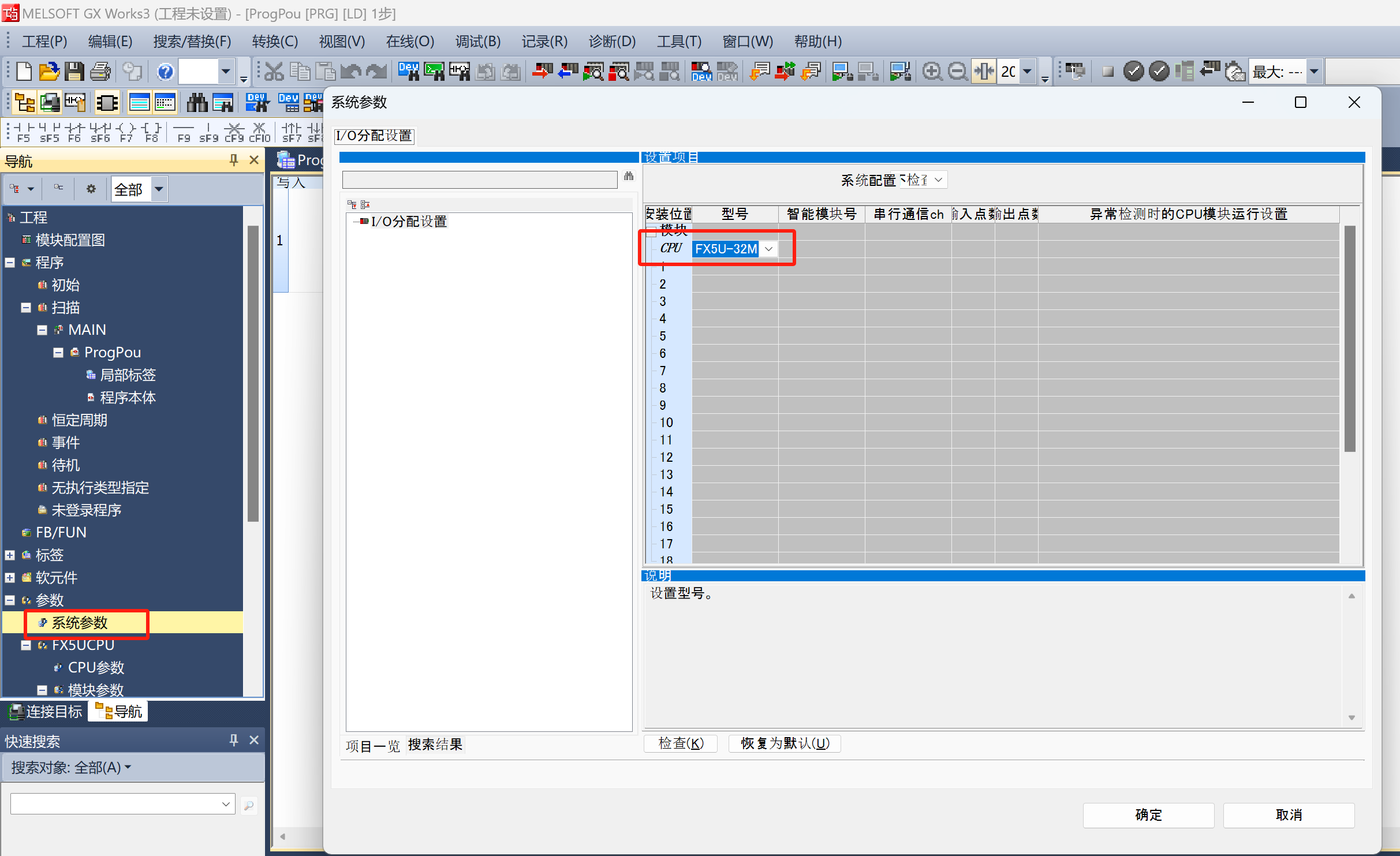

设置PLC型号

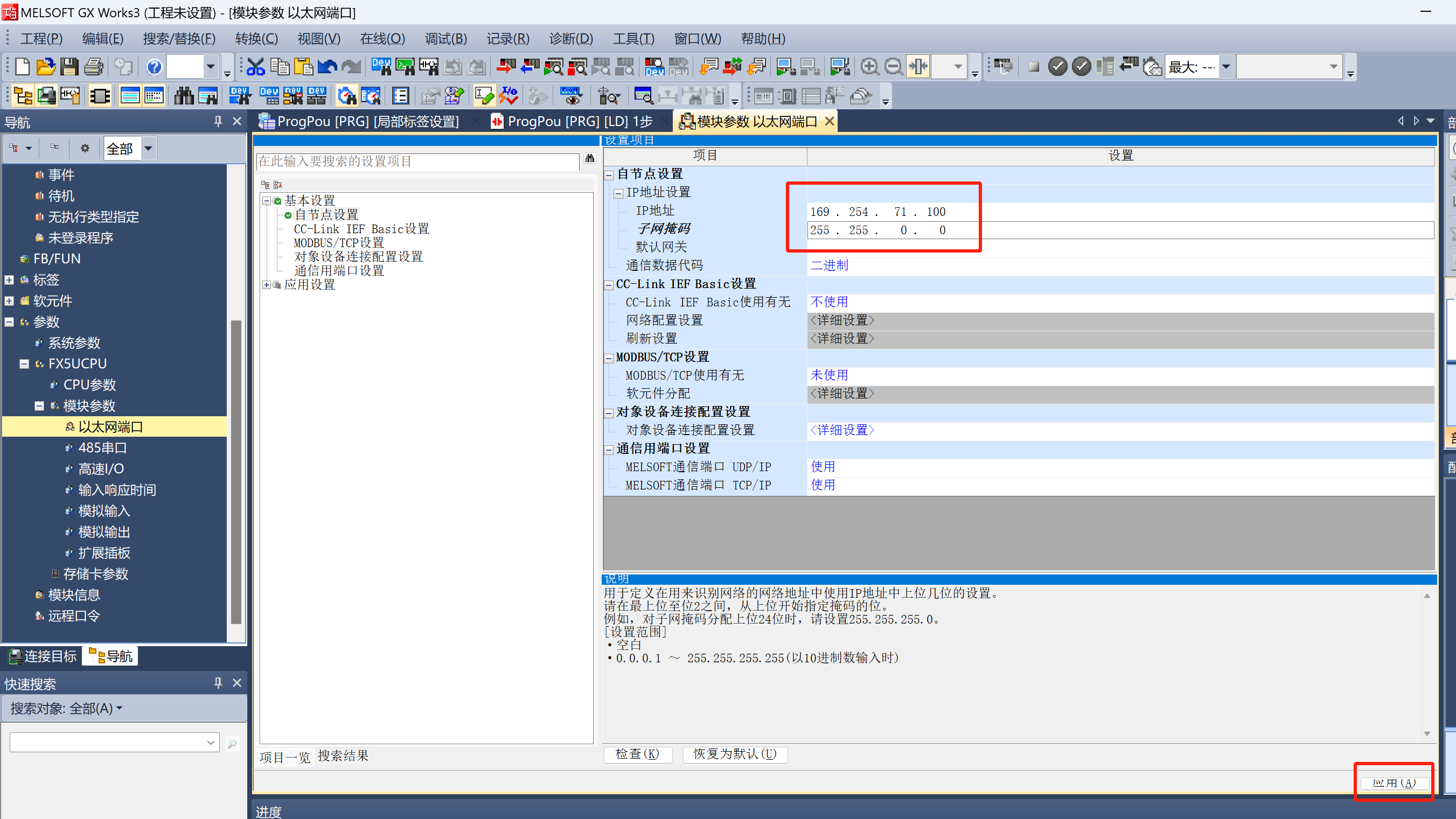

设置PLC的ip地址为：169.254.71.100。

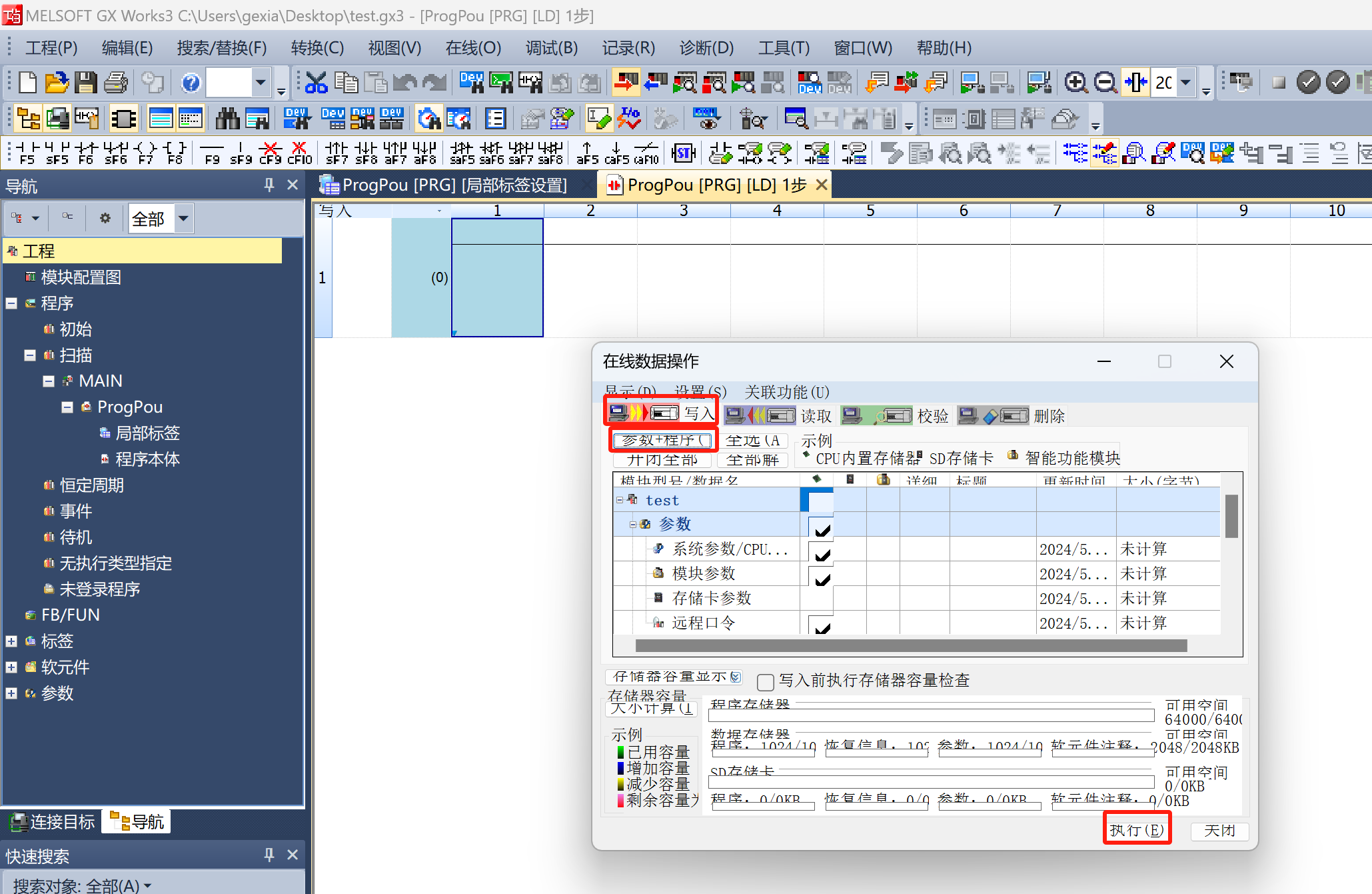

写入修改的ip地址，并重启PLC。

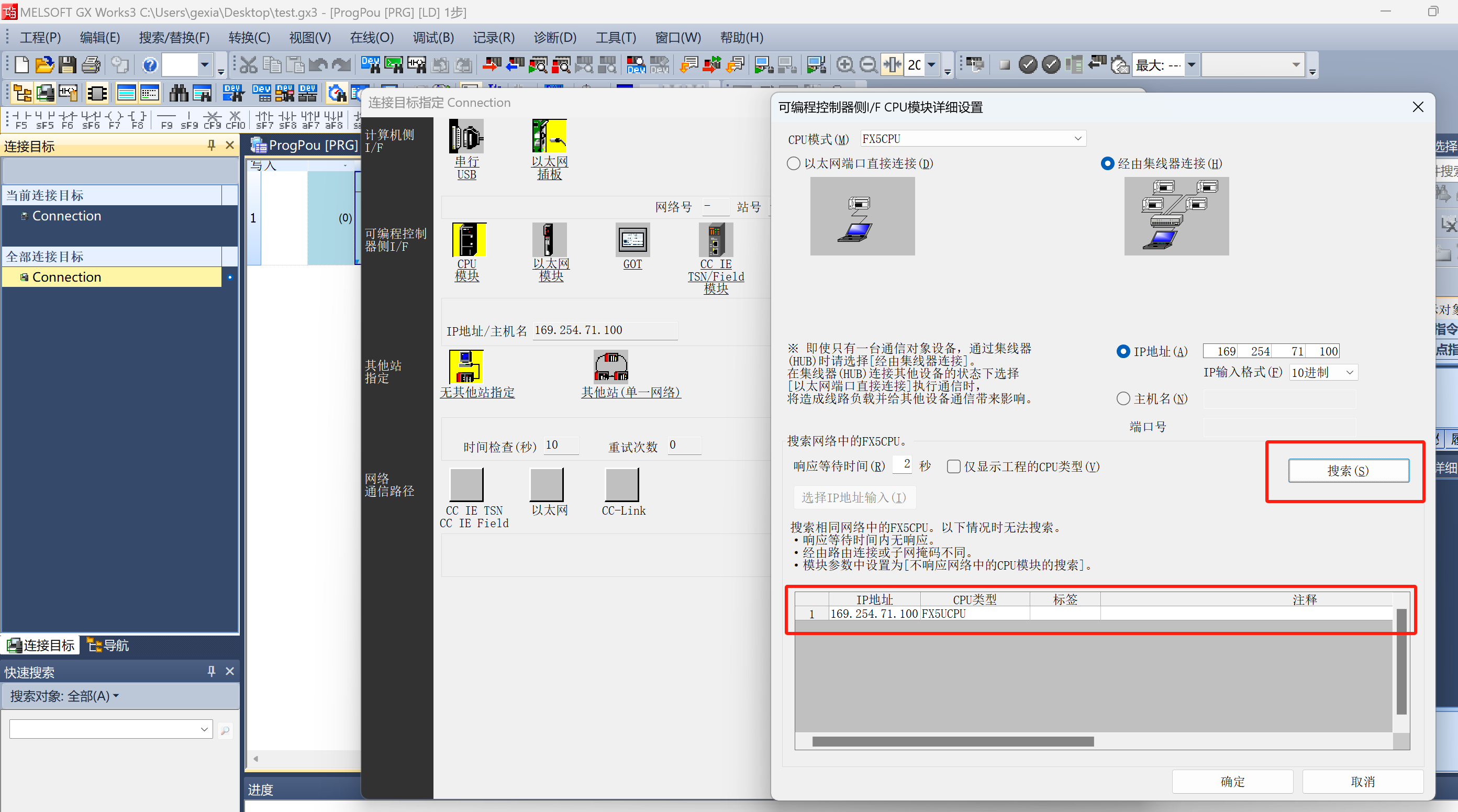

设置集线器连接，将写入PLC ip地址的填写。并测试连接。

可以用搜索的方式。

设置MC通信

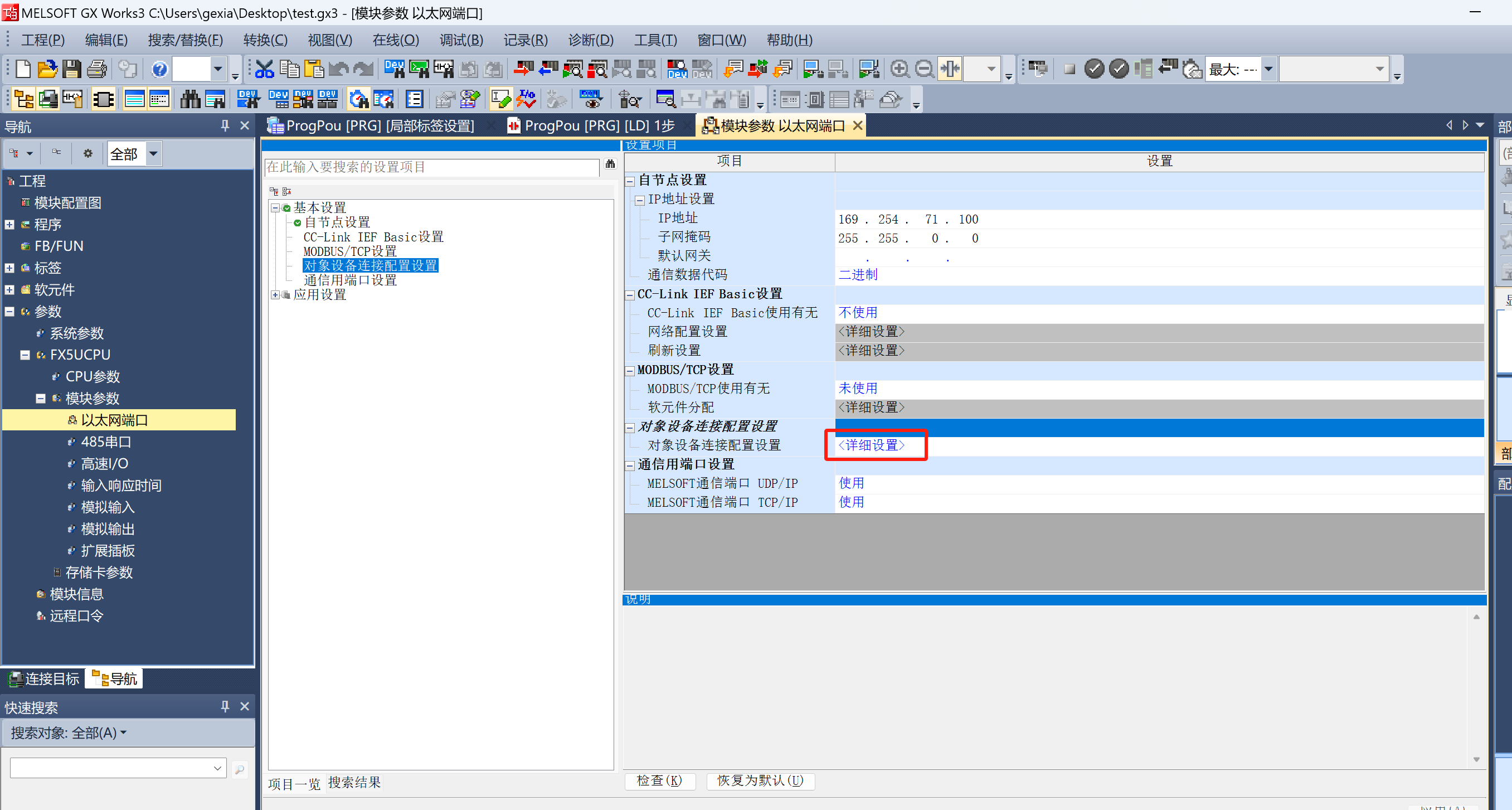

对象设备连接配置设置

可以在自节点设置中，设置通信数据代码，可以是二进制，和ASCII方式。二进制可以发送消息更多而且传送更快，默认使用。

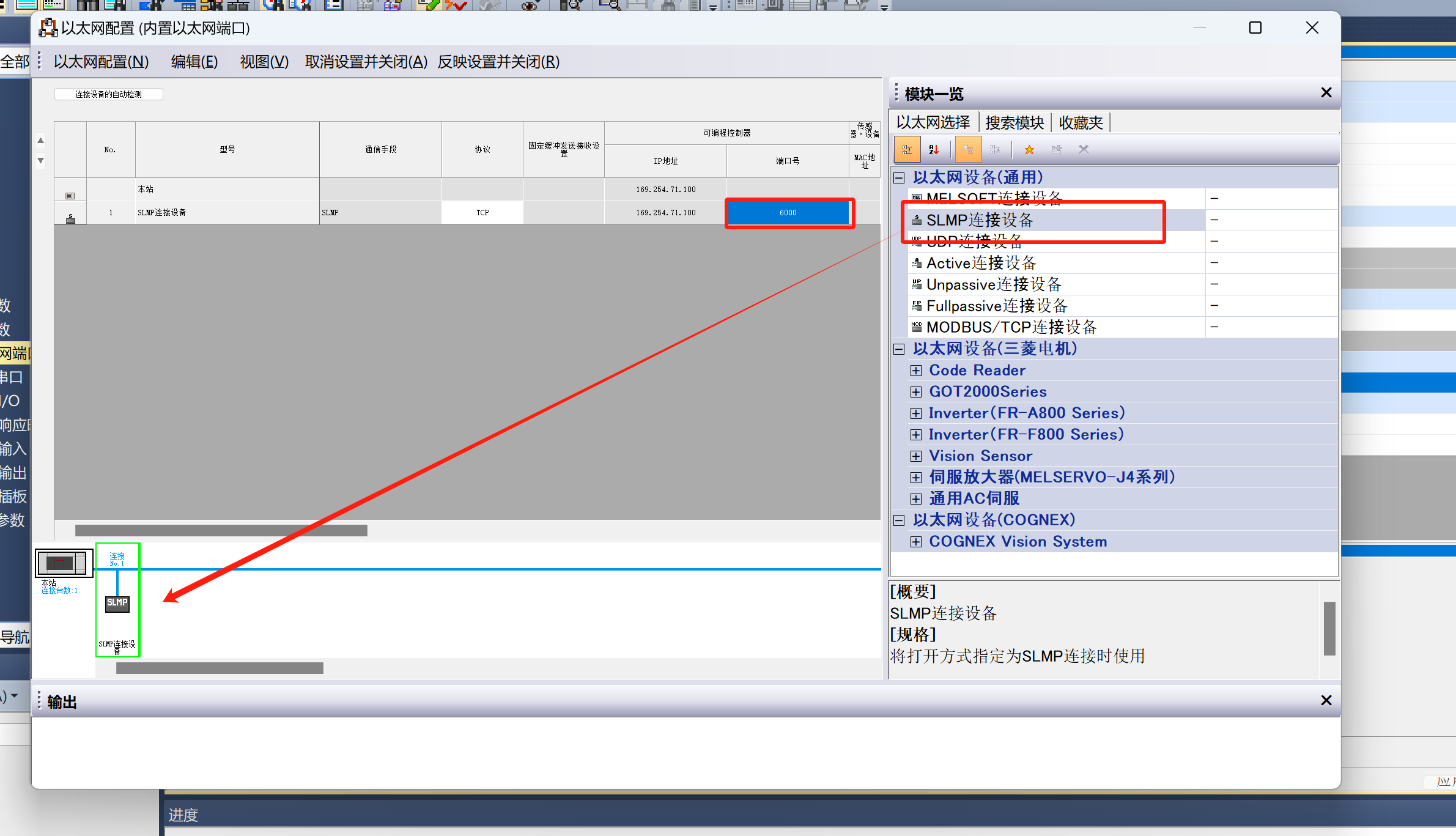

拖入一个SLMP连接设备，并设置端口号为6000，应用并写入PLC。

一个SLMP连接设备只能有一个客户端连接，如果需要多个客户端同时访问，需要增加新的SLMP连接设备。

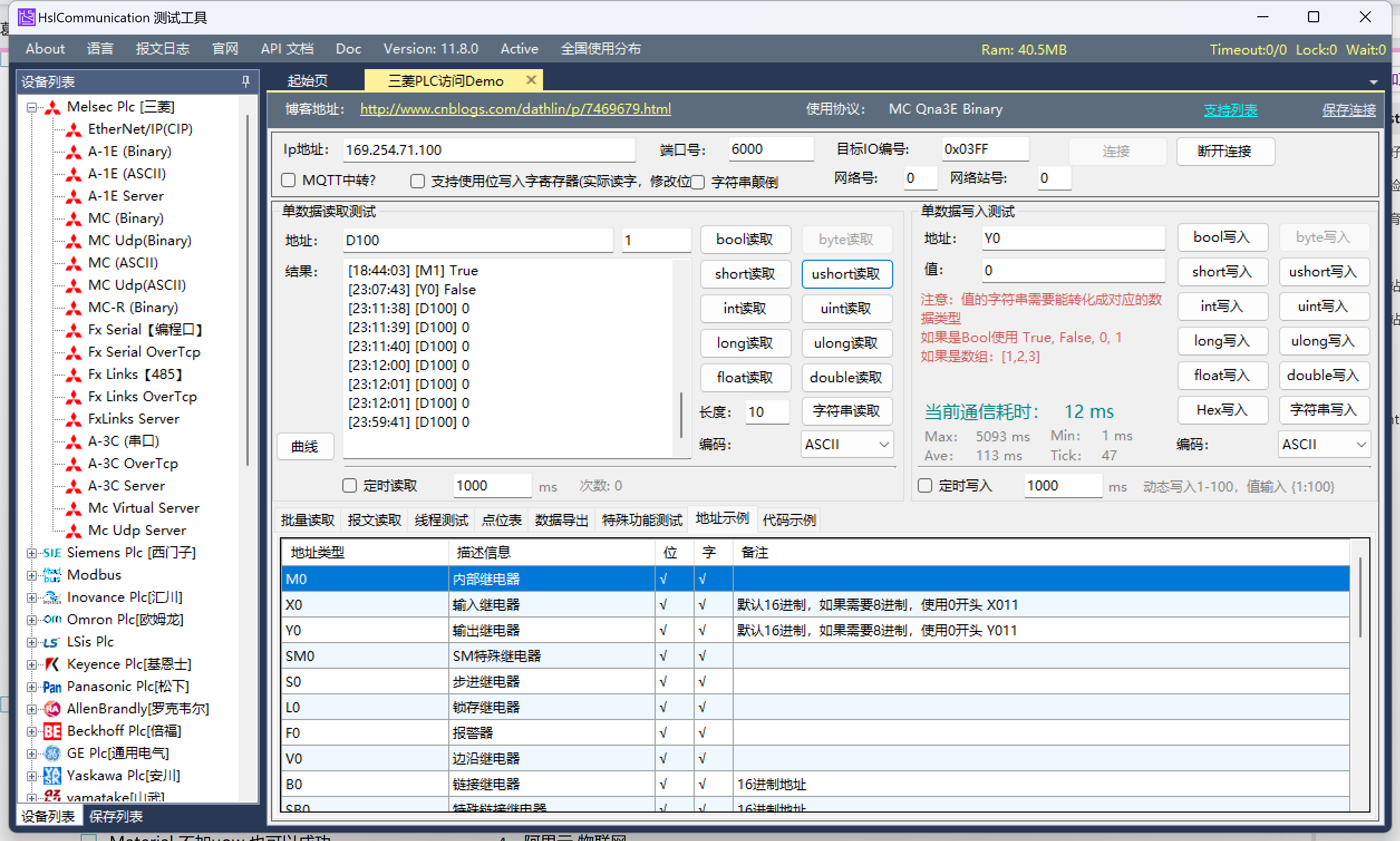

测试
