Wise-4050​

WISE-4050 是研华科技 (Advantech) 生产的一款 Wi-Fi 无线 I/O 模块。它通常用于远程数据采集和控制应用中。

配置​

使用螺丝刀将WISE模块拆下，将SW1开关组中的P1开关，拨到”off“档，先不要将WISE模块恢复安装，拨动空气开关给电控柜上电。

使用电脑搜索”WISE-4050“开头的第一个SSID，点击连接。

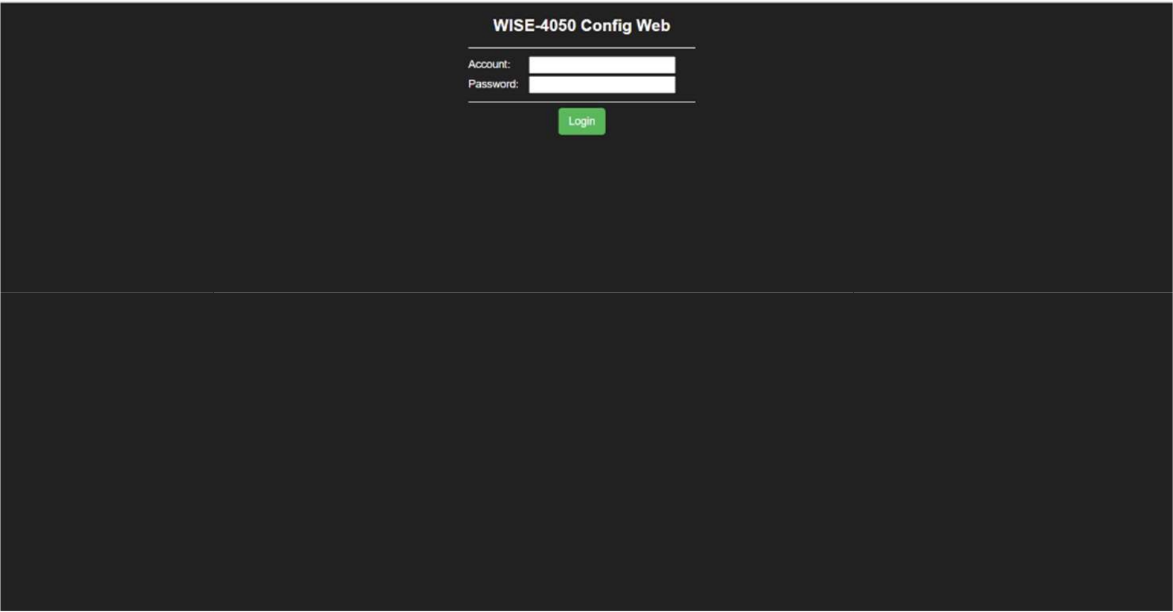

连接后用浏览器输入192.168.1.1 用户名可以是admin或者root 密码是00000000

Wise_IO_4050_Login

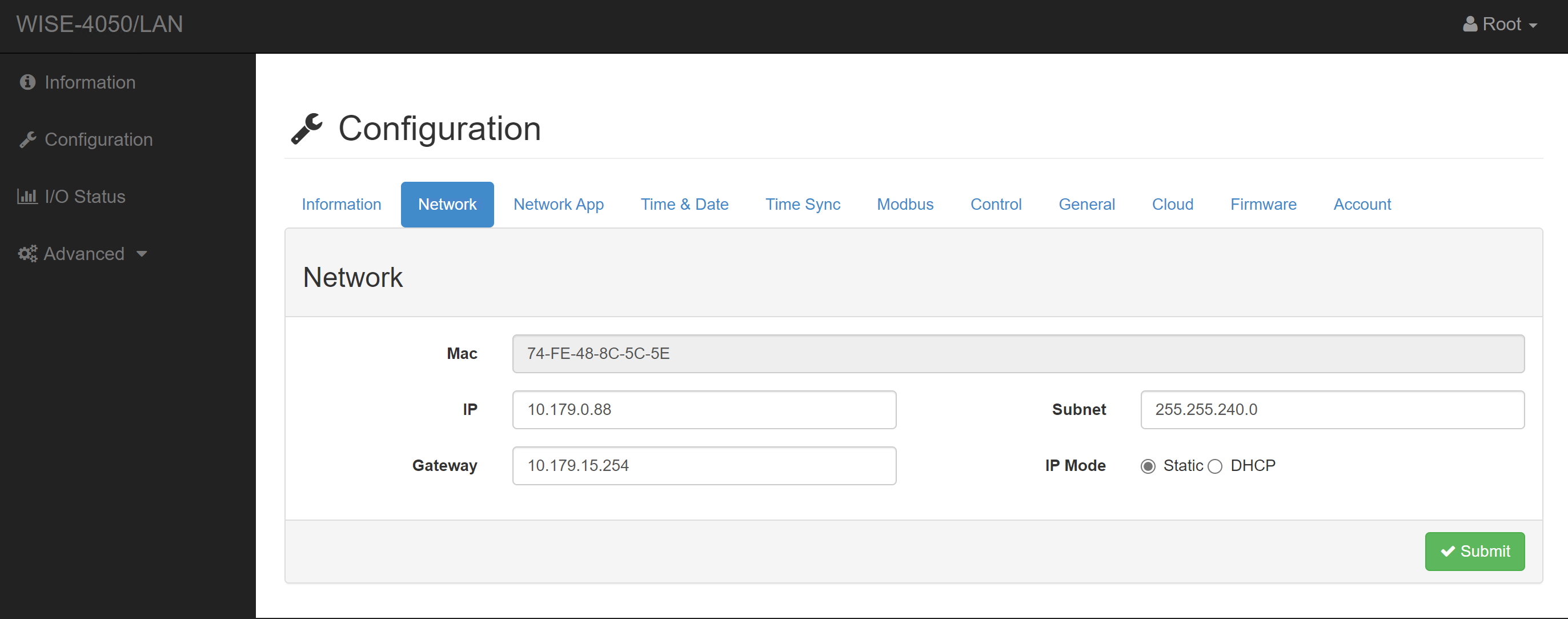

在configuration - network 中配置ip地址等信息。

Wise_IO_4050_Config

将电控柜断电，将 SW1 的 P1 拨回至“on”，使用螺丝刀将模块安装到导轨上，重新上电。设备联网后，WISE 外壳上的信号灯应该亮起；

测试​

Coils 读写测试​

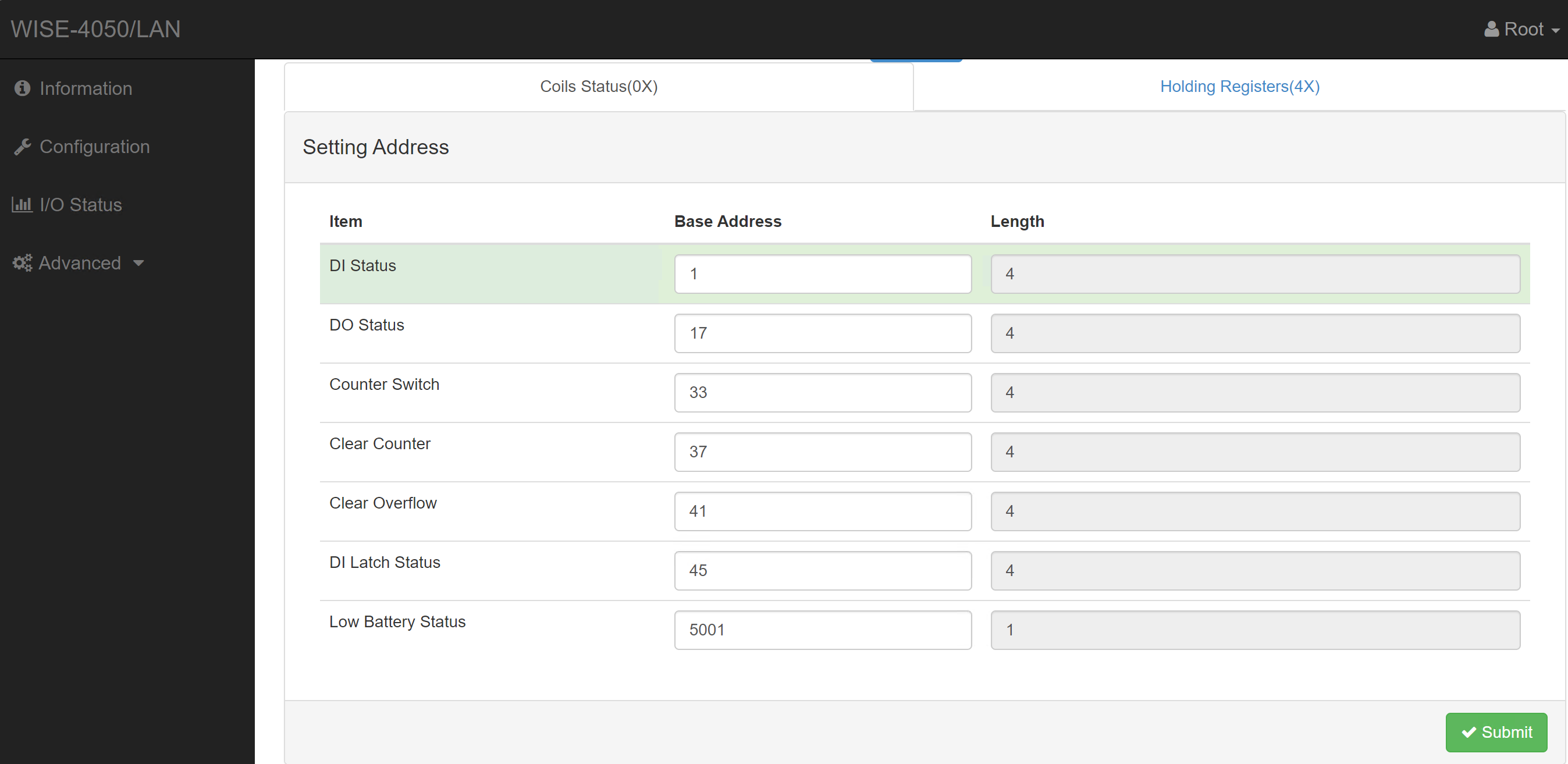

默认的协议地址为：

Wise_IO_4050_Coils_Address

Wise模块模块的Modbus地址， DO为 17-20，DI为1-4。

以下测试中Hsl开启了首地址0开始。所以地址都减1.

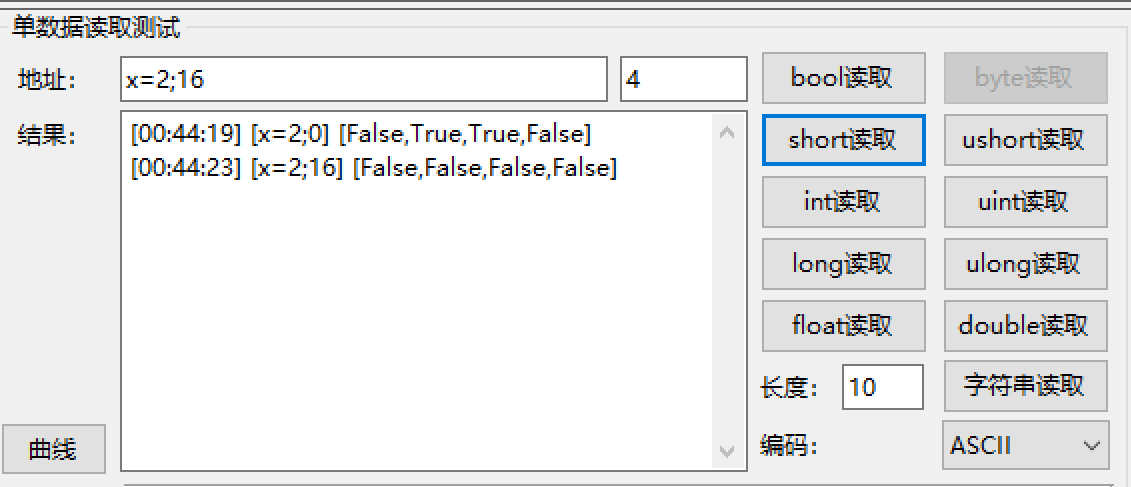

读使用02（读离散）功能码。 请求协议：00 01 00 00 00 06 01 02 00 00 00 04 响应协议：00 01 00 00 00 04 01 02 01 0A

Wise_IO_4050_Coils_Read

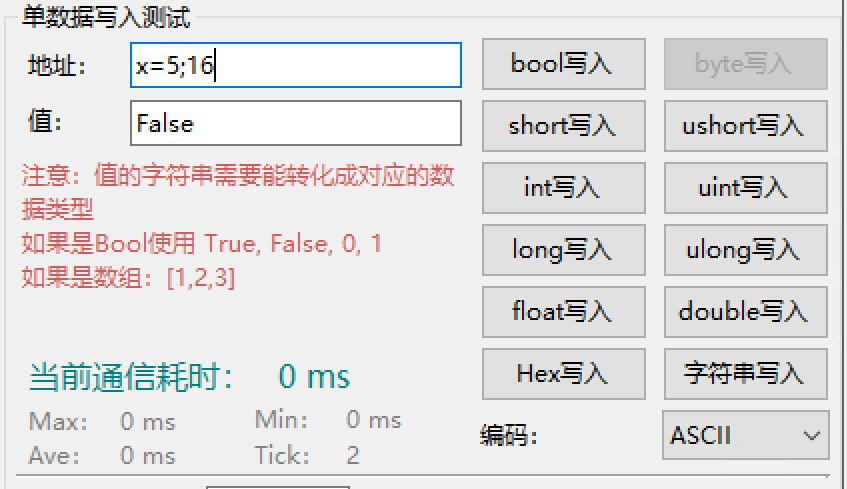

写使用05（写线圈）功能码。 0xFF00请求输出为ON,0x000请求输出为OFF，1316进制地址为19 请求协议：01 00 00 00 00 06 01 05 00 13 FF 00 响应协议：01 00 00 00 00 06 01 05 00 13 FF 00

Wise_IO_4050_Coils_Write

Holding Registers 读写测试​

Wise_IO_4050_Holding_Register_Address

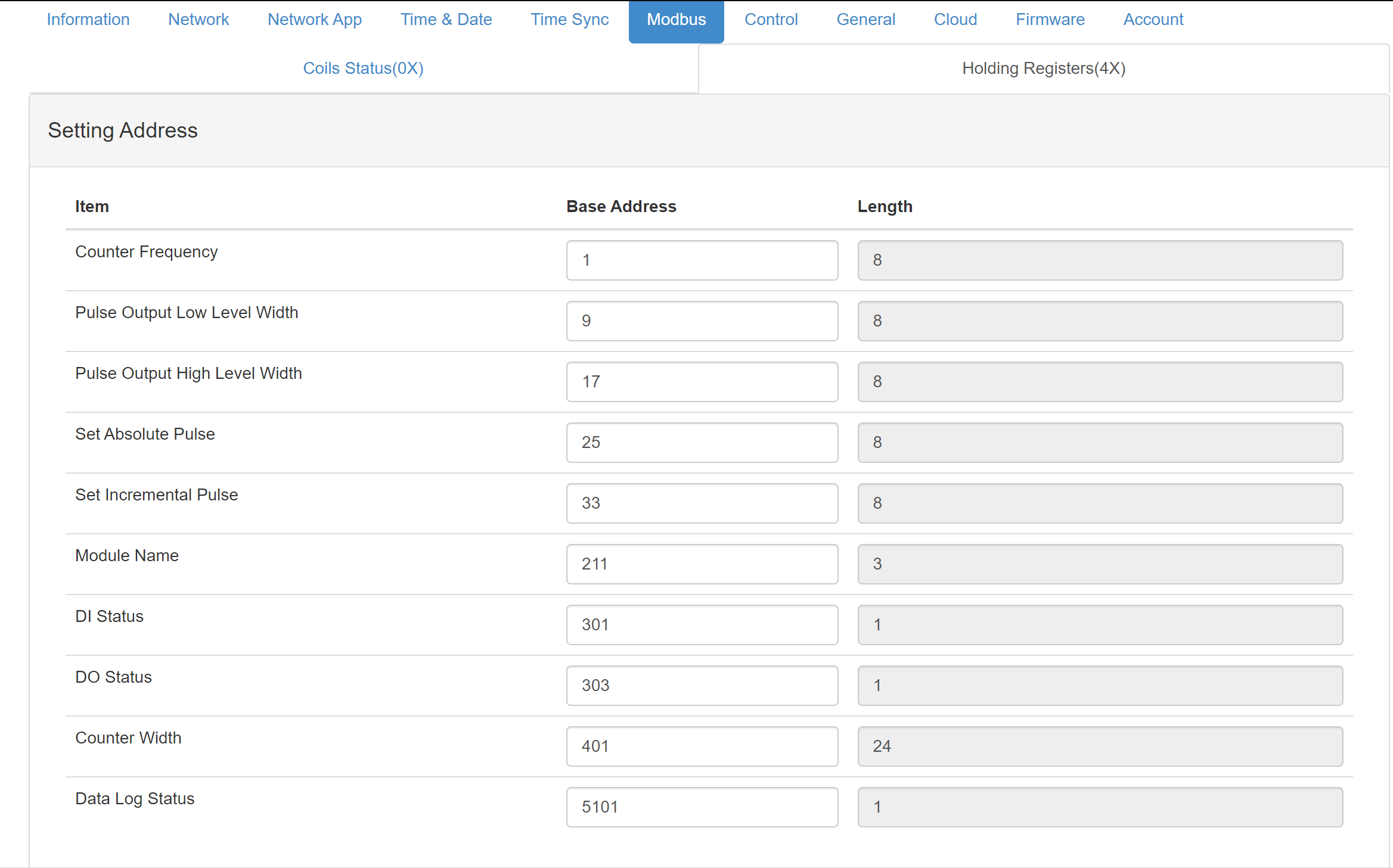

Wise模块模块的 保持寄存器地址， DO为 303，DI为301。

以下测试中Hsl开启了首地址0开始。所以地址都减1.

读使用03（读保持）功能码。 请求协议：00 01 00 00 00 06 01 03 01 2C 00 01 响应协议：00 01 00 00 00 04 01 03 02 00 06

Wise_IO_4050_Holding_Read

写使用06 （写保持）功能码。 请求协议：00 01 00 00 00 06 01 06 01 2C 00 01 响应协议：00 01 00 00 00 06 01 06 01 2C 00 01
