塔石模块

TAS-IO-231R

TAS-IO-231 系列是一款支持4路输出（DO）和4路输入检测（DI）的网络IO产品。

常用于门控，IO检测。

默认IP地址为：192.168.0.80

配置

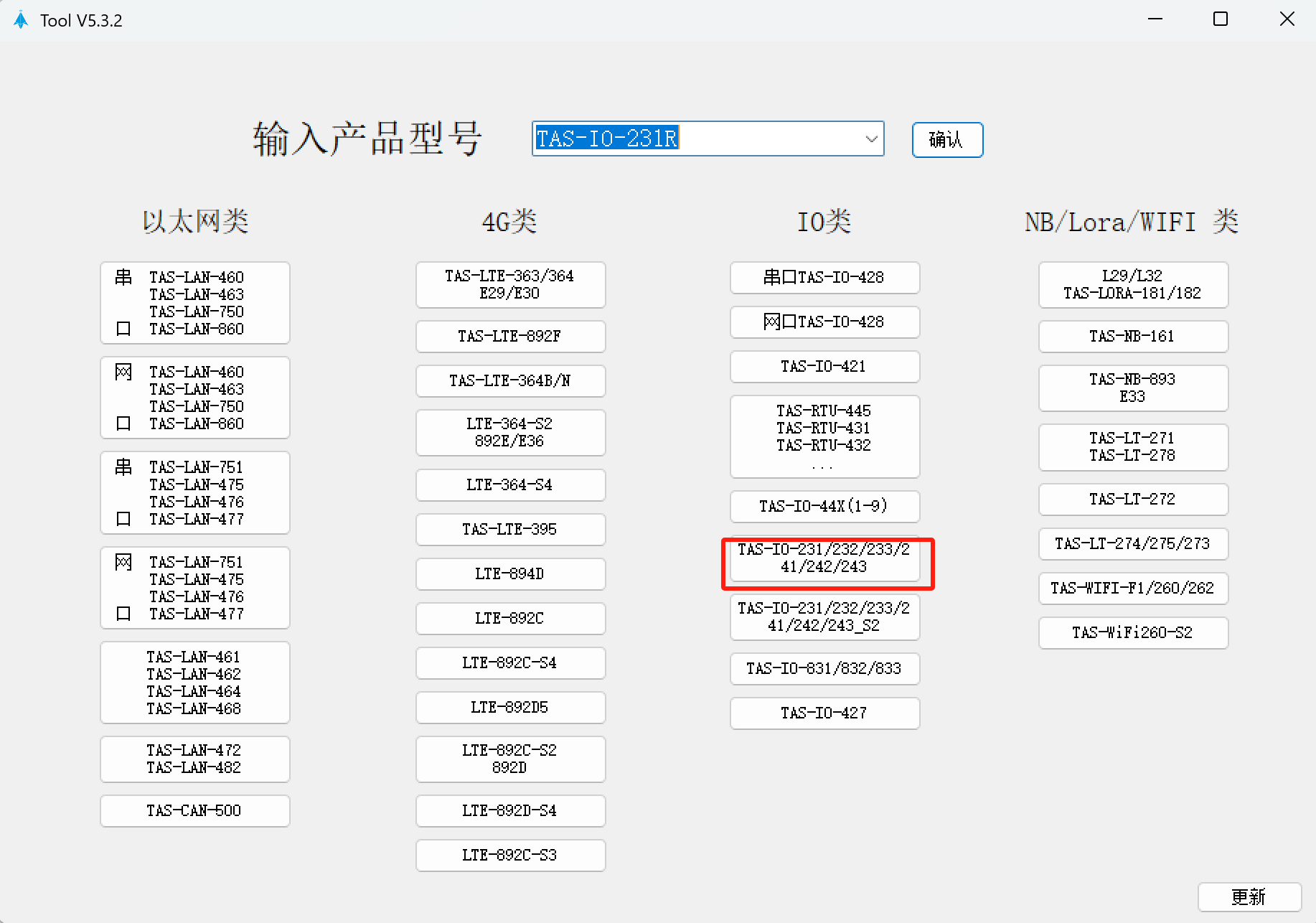

1. 选择产品

从塔石配置软件中选择正确的型号。

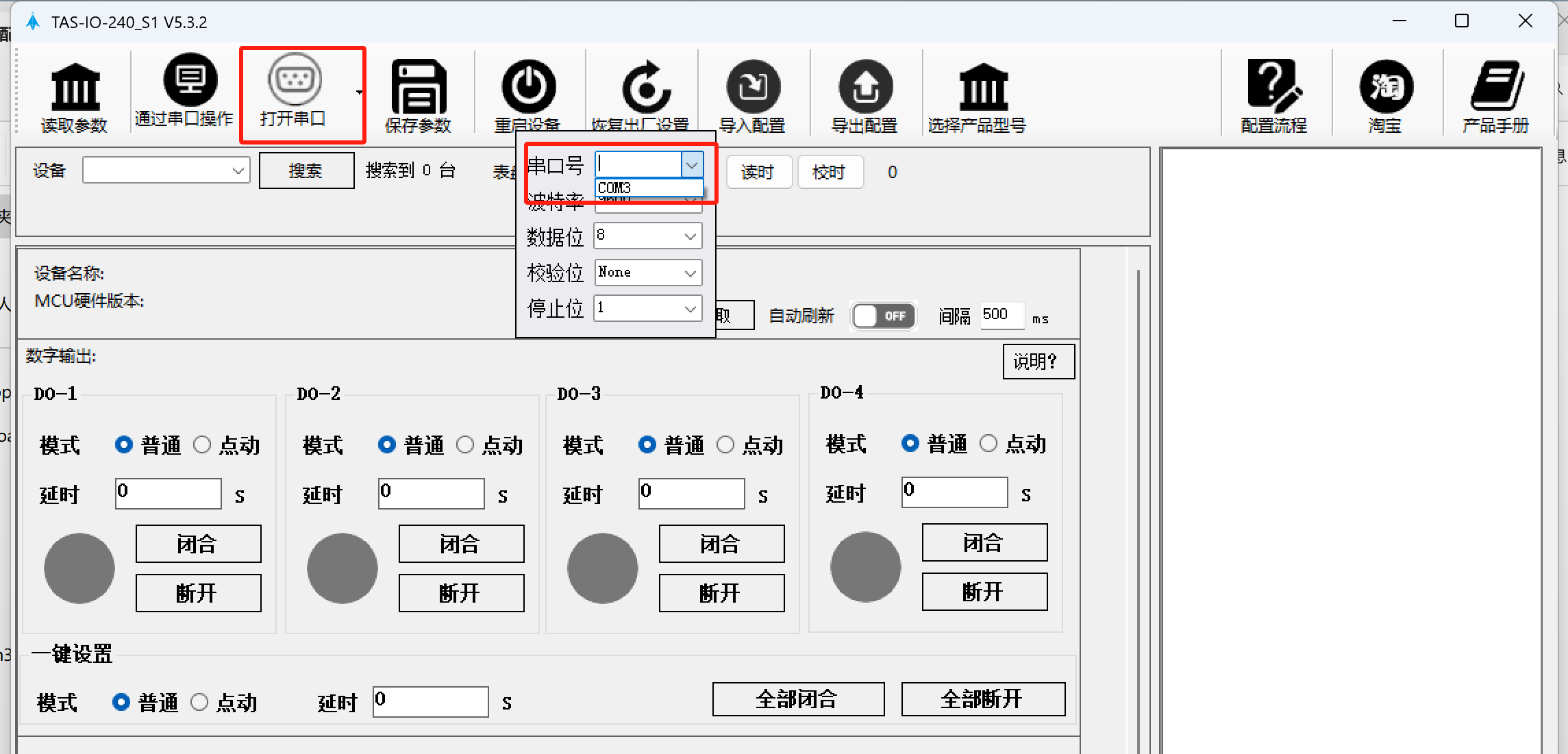

2. 打开串口

连接使用USB转串口线连接设备（优先使用串口方式配置）。

在RS-485通信中，红黑线的颜色编码通常遵循以下规则：

红色线：通常接RS-485的A线（正极性） 黑色线：通常接RS-485的B线（负极性）

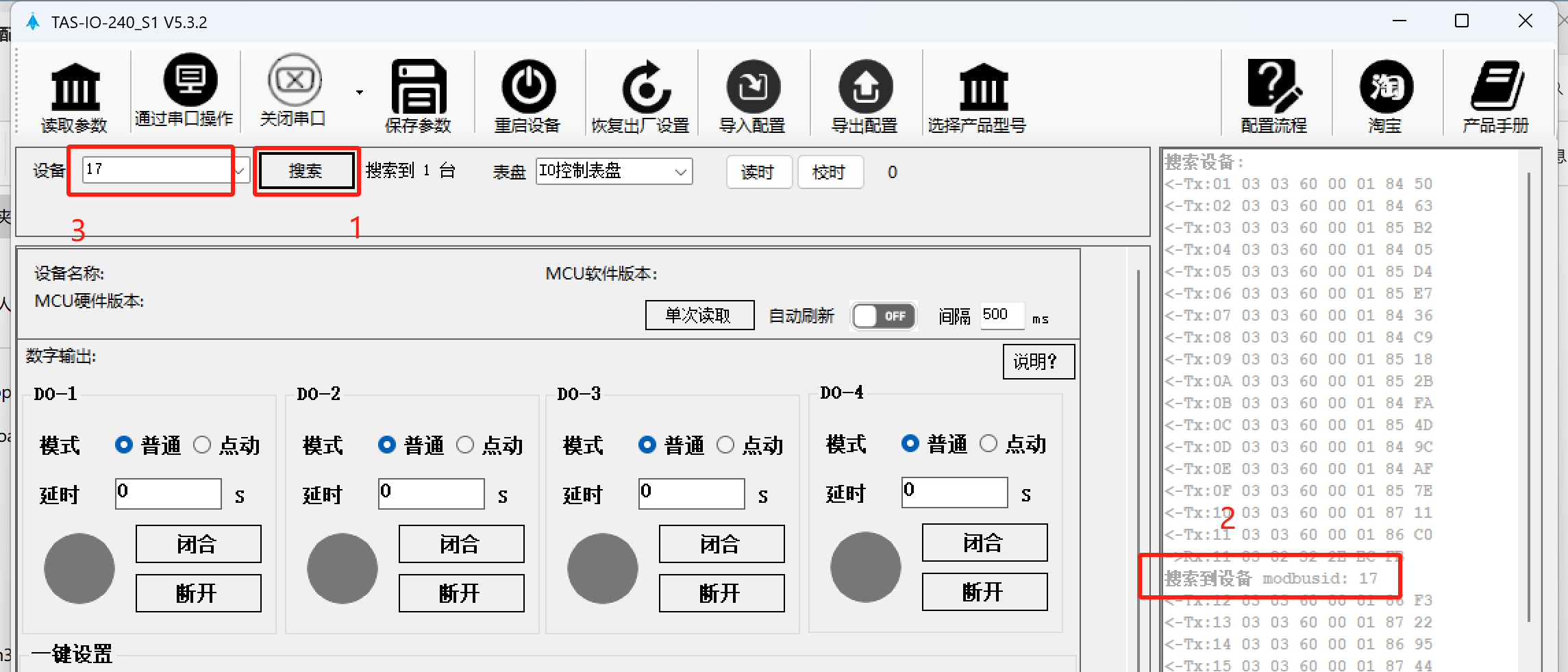

3. 搜索

搜索设备

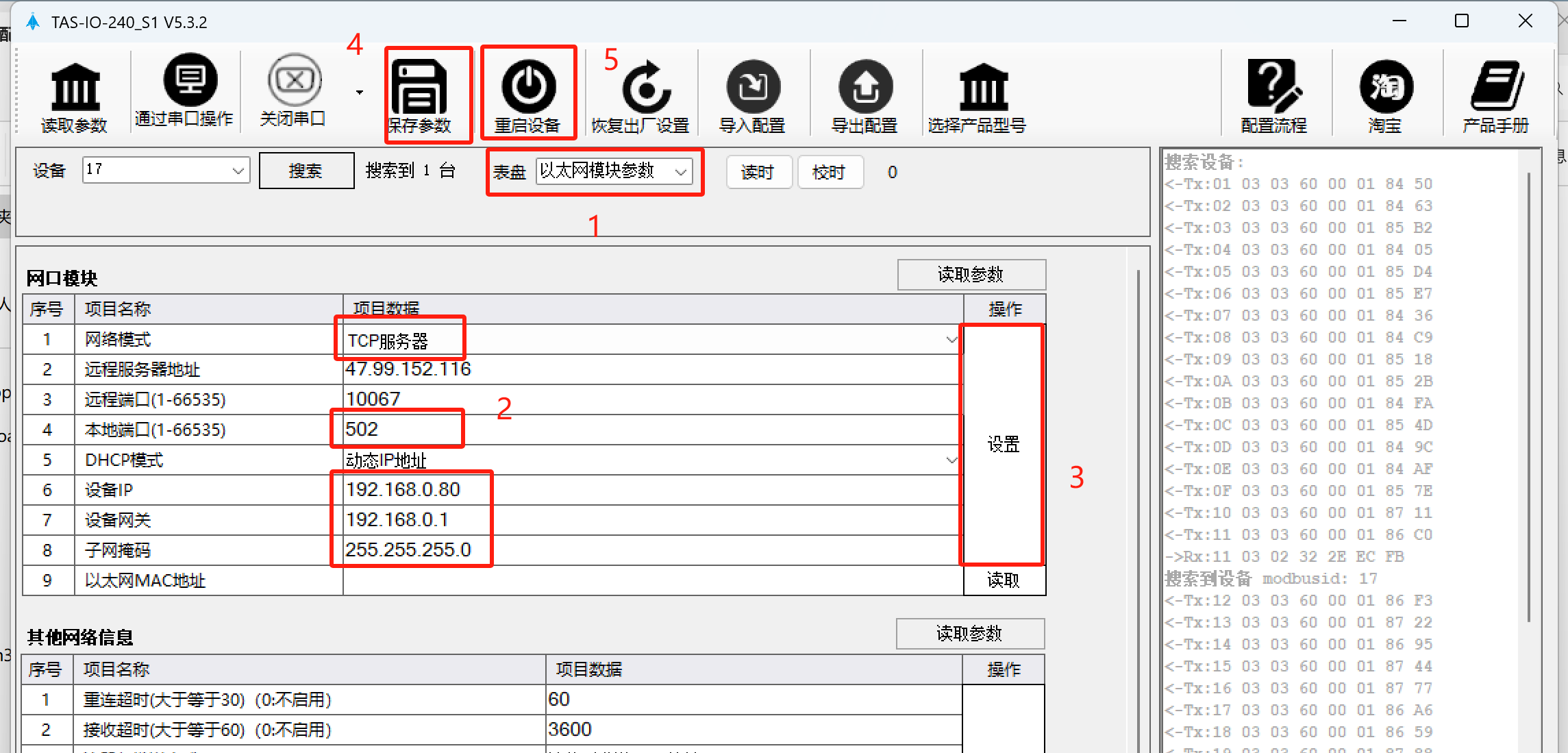

4. 配置参数

需要配置参数在以太网模块参数中。

• 网络模式：选择TCP服务器 （将该IO作为Modbus Tcp Server）
• 本地端口：502 （Modbus Tcp 默认端口）
• DHCP：静态IP地址
• 设备ip：该设备的IP地址成。
• 设备网关：根据现场网络情况配置。
• 子网掩码：根据现场网络情况配配置。

测试

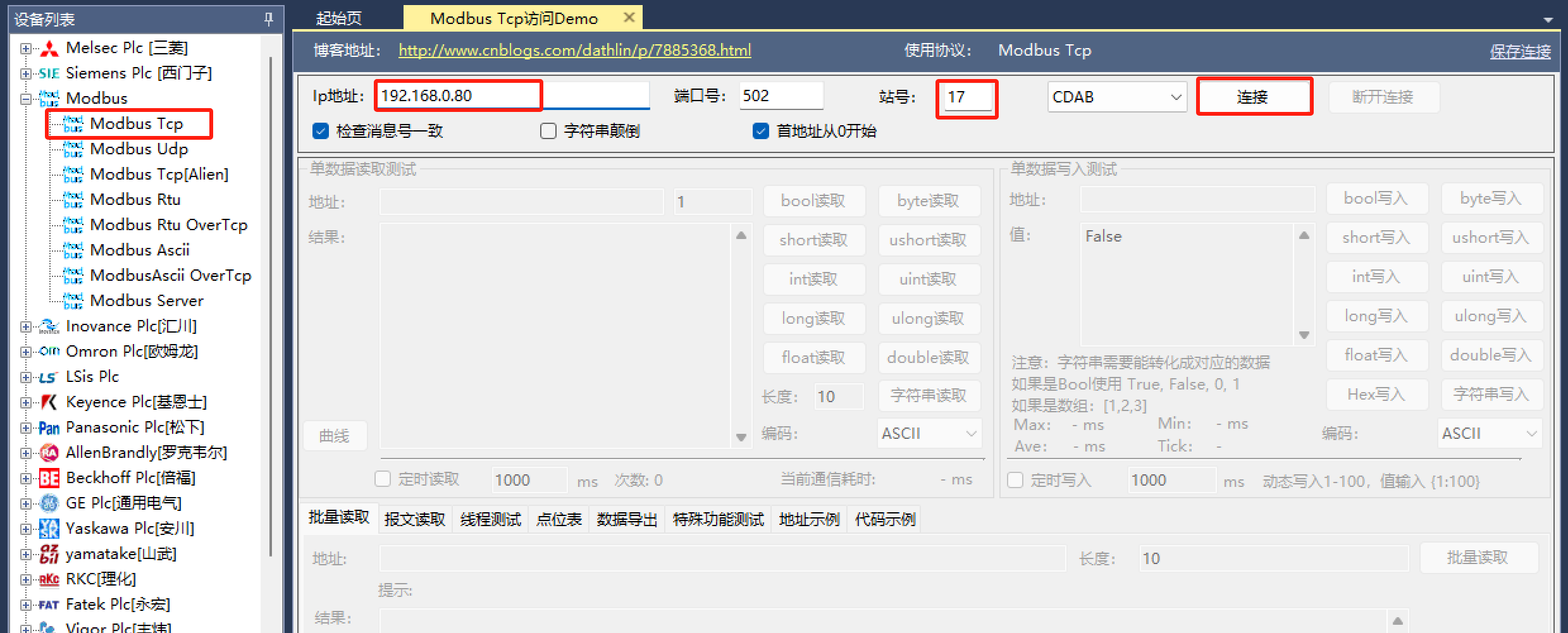

使用HSL工具， 连接到刚才配置好的IO模块中。

• 输出DO地址：0-4 (ushort)

  闭合：0xFF00 断开：0x0000

• 输入DI地址：20-24（ushort）

  闭合：0xFF00 断开：0x0000
